常用无源晶振封装尺寸及实物图

常用无源晶振封装尺寸及实物图

点击数:7297 次   录入时间:03-04 11:51:34   整理:http://www.55dianzi.com   器件命名及常用参数

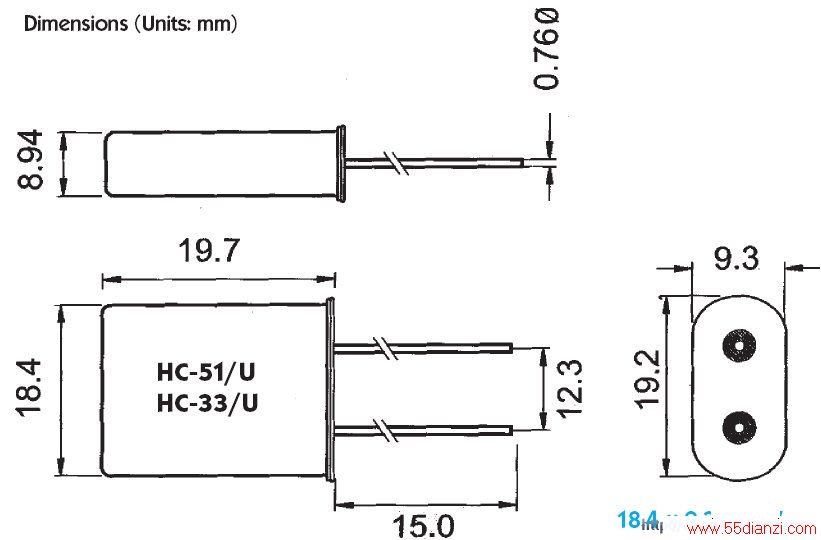

2、HC-33/U 0.455 - 4.5 MHz 18.4 x 9.3 x 19.7

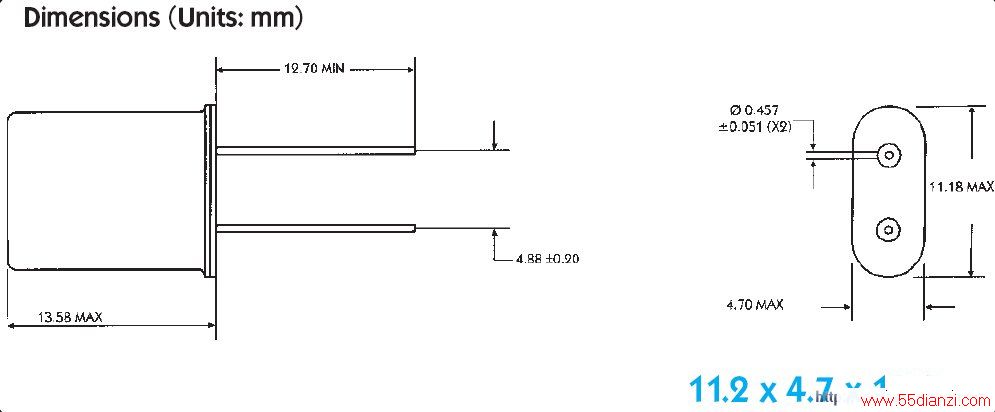

3、HC-49/U 1 - 150 MHz 11.2 x 4.7 x 13.6

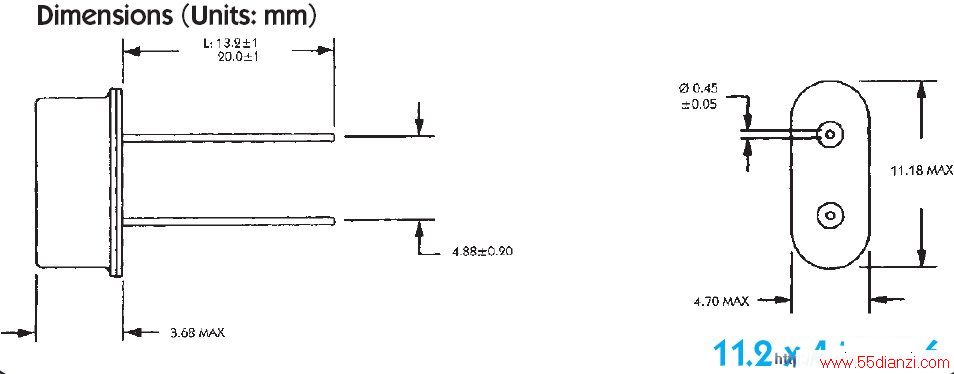

4、HC-49/U-S 3.2 - 70 MHz 11.2 x 4.7 x 3.6

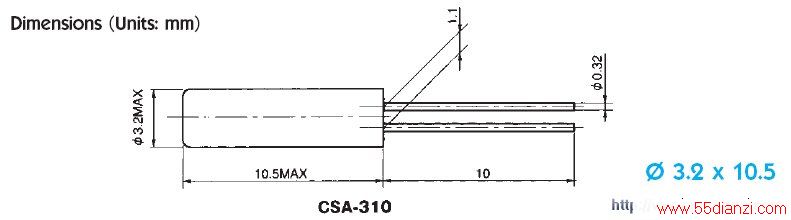

5、CSA-310 3.5 - 4 MHz Ø 3.2 x 10.5




6、CSA-309 4 - 70 MHz Ø 3.2 x 9.0

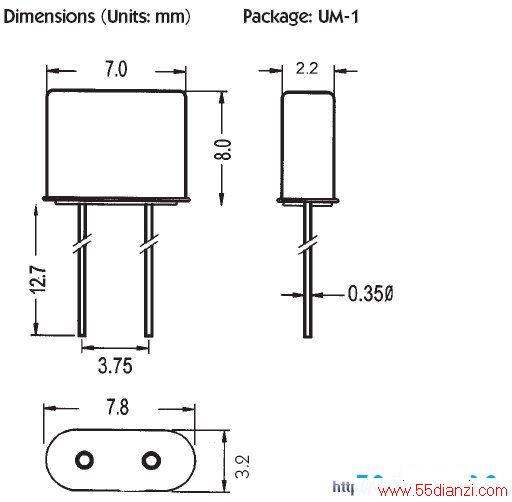

7、UM-1 1 - 200 MHz 7.0 x 2.2 x 8.0

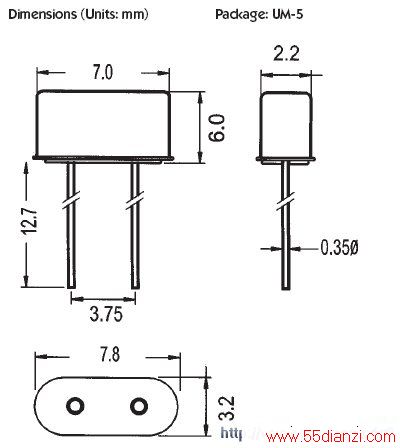

8、UM-5 10 - 200 MHz 7.0 x 2.2 x 6.0

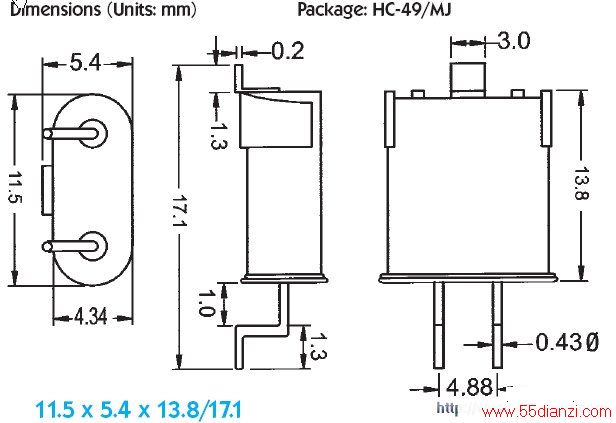

B、贴片封装(SMD)1、HC-49/MJ 1 - 150 MHz 13.8/17.1 x 11.5 x 5.4

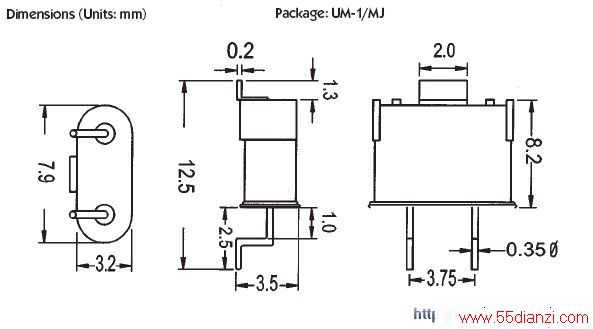

2、UM-1/MJ 1 - 200 MHz 7.9 x 3.5 x 8.2/12.5

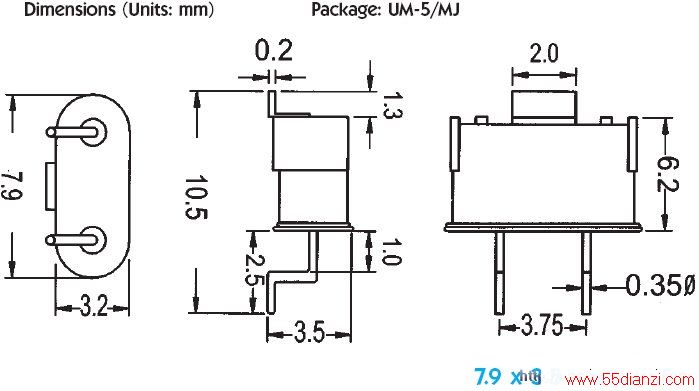

3、UM-5/MJ 10 - 200 MHz 7.9 x 3.5 x 6.2/10.5

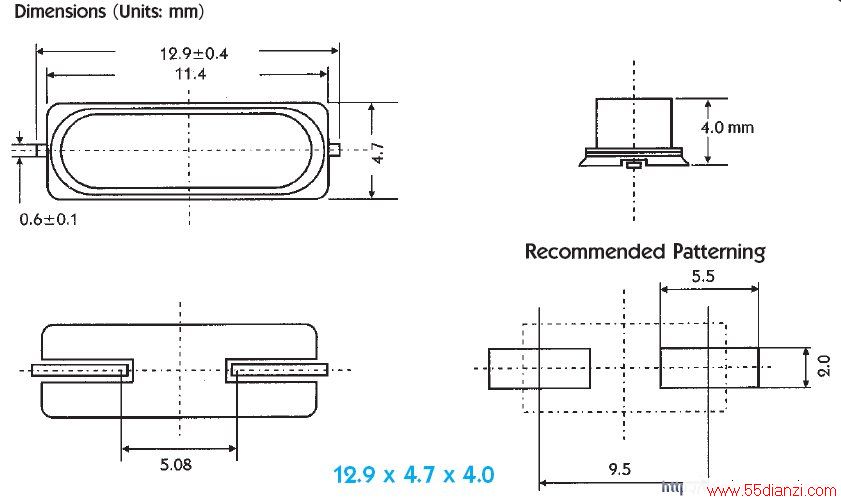

4、SM-49 3.2 - 66 MHz 12.9 x 4.7 x 4.0




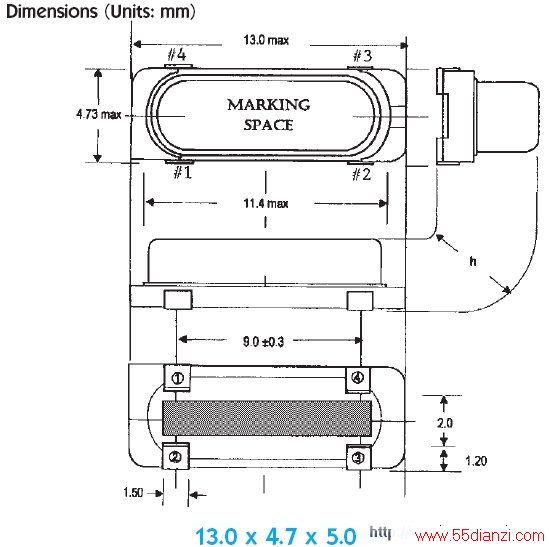

5、SM-49-4 3.5 - 66 MHz 13.0 x 4.7 x 5.0

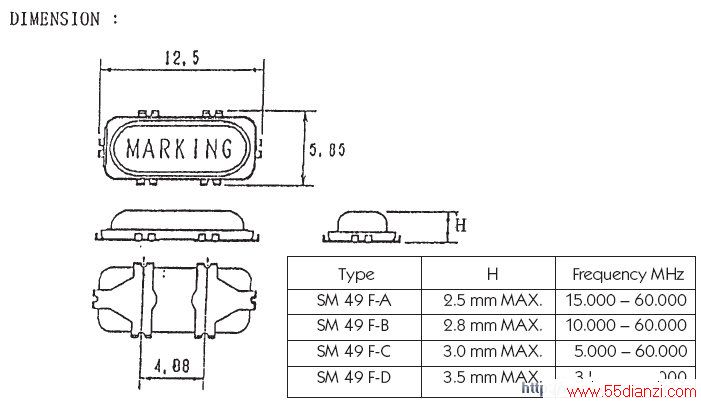

6、SM-49-F 3.5 - 60 MHz 12.5 x 5.85 x 3.0

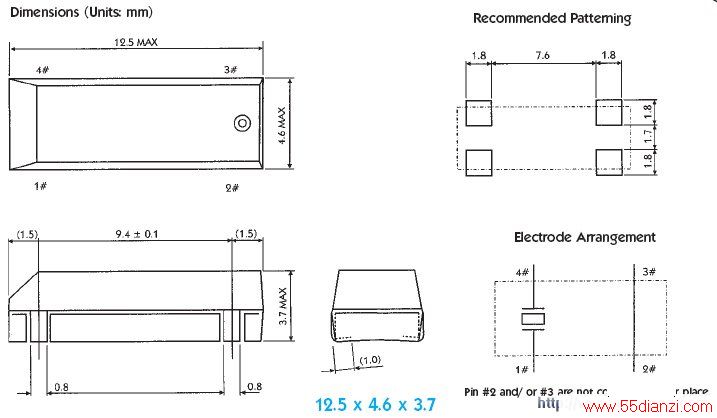

7、MM-39SL 3.579 - 70 MHz 12.5 x 4.6 x 3.7




8、CPX-25 3.5 - 30 MHz 11.6 x 5.5 x 2.0




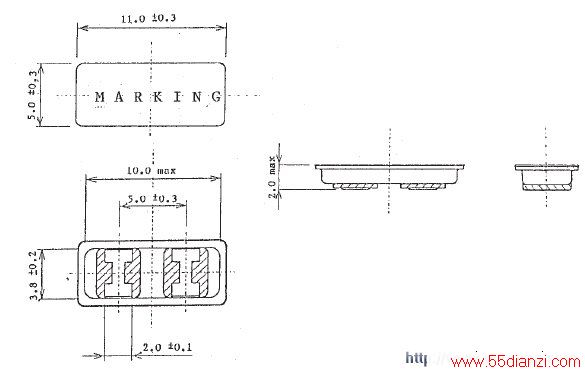

9、CPX-20 3.5 - 60 MHz 11.0 x 5.0 x 3.8




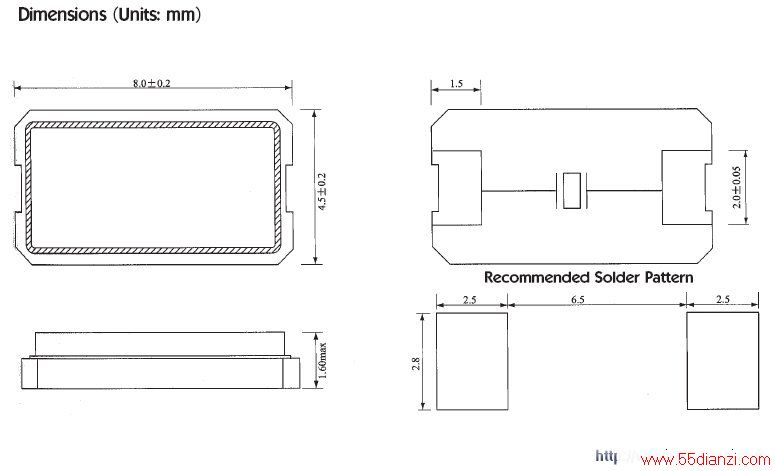

10、CPX-84 10 - 80 MHz 8.0 x 4.5 x 1.6

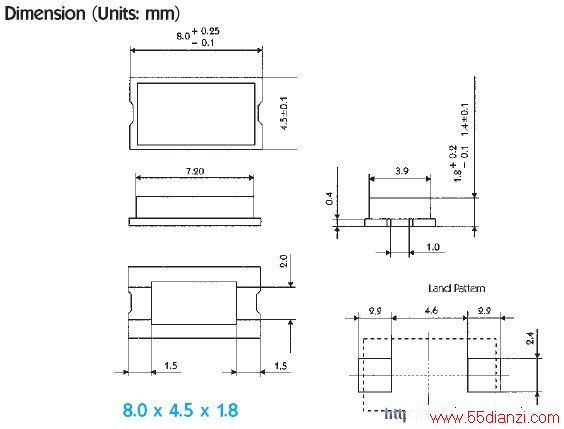

11、 CPX-02 8 - 100 MHz 8.0 x 4.5 x 1.8




12、CPX-75GN 9.8 - 100 MHz 7.0 x 5.0 x 1.6
