(2)PFC电路控制输入和半桥LLC谐振变换器PFC电路控制输入和半桥LLC谐振变换器电路如图(b)所示。
1)PFC电路控制输入
PFC升压级输出电压VB+，经电阻R39—41、R43、R46和R50并经C25滤波，反馈到PLC810PG(U6)的电压感测引脚FBP，以履行PFC输出电压调节和过电压及电压过低保户，在R6/R8上的PFC电流传感信号经R45和C24滤波，输入到U6和ISP引脚，以执行PFC算法控制和过电流保护。U6引脚VCOMP外部的R48、C26和C28是频率补偿元件。U6引脚GATEP，为PFC开关Q2提供驱动信号。
2)PLC810PG电源与地隔离
偏景电源VCC(15V)经R36和R37分别加至U6的VCC和VCCL引脚，将模拟和数字电源分开。C25、C32和C31分别为U6引脚VCC和VCCL提供退耦和旁路。U6的半桥高端驱动器由自举二极管D8、电容C27和电阻R42供电。R55和铁氧体磁珠L7，在PFC与LLC地之间提供隔离，磁珠L6在LLC级高端MOS-FET(Q10)驱动回复与控制器IC之间提供高频隔离。
3)LLC谐振变换器LLC输入级U6经R56和R58直接驱动半桥高／低端MOSFET(Q10和Q11)。C39是变压器T2初级谐振电容，R59提供初级电流传感。
LLC输出T2次级经D9、Dl0和C37、C38、C53整流滤波，产生24V和12V输出。24V输出是LCDTV背光照明电源，12V输出为音频系统供电。
5V逻辑输出Q12(MOSFET)用于将5V的待机（或备用）电源输出转换为5V的逻辑输出。高频信号从12V输出整流器D，IOB阳极引出，经R60、R61、D11和C43来使Q12导通，C44为5V的逻辑输出提供滤波。
LLC控制电路R64、R66和R68、U8、U7、R54、D16、C36、R53等，组成24V和12V输出的电压反馈电路，将反馈信号输入到U6的FBL引脚，来履行输出电压调节。连接在U6引脚FMAX与VREF之间的R52，设置LLC最高开关频率。流入引脚FBL的电流越大，LLC开关频率也就越高。R49、R51和R53设置LLC级的下限频率。C27是LLC级的软启动电容，软启动时间由C27、R49和R51共同设定。
齐纳二极管VR6、VR7和二极管D12、D13感测24V和12V输出上的过电压。当出现过电压时，VR6、VR7击穿，使Q14、Q15、Q13导通，关断偏置和U6。

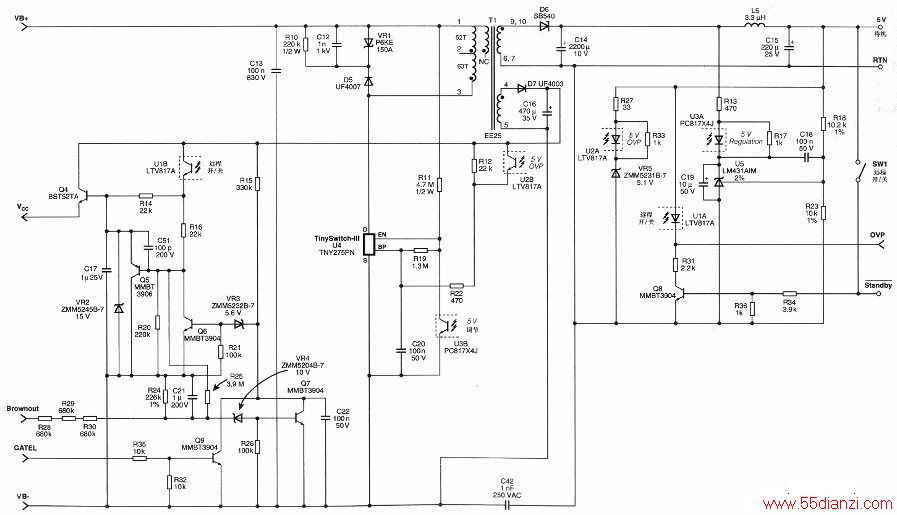

(3)5V待机和偏置电源
5V待机和偏置电源电路如图6(c)所示。
1)5V反激式电源
单端反激式电源利用U4(TNY275PN)作控制器，提供5V的输出和初级偏置。并联在变压器T1初级绕组上的VR1、R10、C12和D5，用作钳位初级泄漏尖峰。R11将待机（备用）电源导通门限设定在80VAC。RV5、U2、R27和R33在开环故障期间提供过电压关闭保护。U3、R13、R17、R18、C19等，是T1次级输出感测和反馈元件。
2)初级偏置稳压器和远程启动
Q4、Q5、08、VR2、U1、C17、R14、R16、R20和SW1组成偏置稳压器，并提供遥控开关功能。Q4、R14、VR2组成简易射级跟随电压稳定器，并通过U1开关。当光电耦合器U1关断时，C17通过Q5和R20放电。U1利用Q8和SW1、R34、R36接通和关断。
3)电压过低关闭电路
R28、R29、R30、R24、C21、VR4和Q7用于感测AC输入电压。当AC输入电压正常时，VR4击穿，Q7导通，C22放电。C22通过R15充电。U6引脚GATEL上的驱动信号经R35、R32使Q9导通。在Q9导通时，C22放电。当输入电压过低时，Q7和Q9均关断，允许C22充电。当C22上的电压使VR3击穿时，Q6导通，经过Q5、Q4关断偏置电源VCC，从而使PFC和LLC级电路关闭。
3．磁性元件的选择
(1)PFC升压电感器L4L4使用外径是34mm、内径是19mm、高12mm的铁氧体磁环，用中1mm的绝缘磁导线绕96匝，电感值为560μH。
(2)LLC变压器T2T2采用EX4841磁芯和14引脚配套骨架。初级绕组（引脚5到引脚6）用70股(每股线径是O.lmm)绞合线绕37匝，电感值是350μH，漏感是100UH。T2次级共有4个分绕组[见图6(b)]，每个绕组用2*（100*φ0.10mm）绞合线绕2匝。
(3)5V待机与偏置变压器T1
T1采用EE25磁芯和10引脚骨架。T2初级使用中0.16mm绝缘磁导线，从引脚3到引脚2绕63匝，再从引脚2到引脚1绕52匝。初级电感值为4.41mH，漏感是45μH。
T1次级使用2*中0.5mm的绞合线，从引脚9和10开始，绕7匝，到引脚6和7结束。
T1偏置绕组使用2*中0.16mm的绞合线，从引脚4开始，绕19匝，到引脚5结束。
