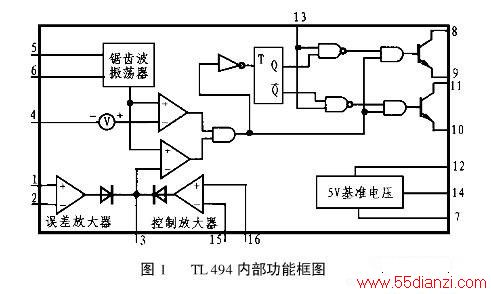

TL494的内部功能框图如图1所示。其引脚功能如下：
1、2脚分别为误差比较放大器的同相输入端和反相输入端。
3脚为控制比较放大器和误差比较放大器的公共输出端，输出时表现为或输出控制特性，也就是就在两个放大器中，输出幅度大者起作用。当3脚的电平变高时，TL494送出的驱动脉冲宽度变窄，当3脚电平低时，驱动脉冲宽度变宽。
4脚为死区电平控制端，从4脚加入死区控制电压可对驱动脉冲的最大宽度进行控制，使其不超过180度，这样可以保护开关电源电路中的三极管。
5、6脚分别用于外接振荡电阻和电容。
7脚为接地端。
8、9脚和11、12脚分别为TL494内容末级两个输出三极管的集电极和发射极。
12脚为电源供电端。
13脚为功能控制端。
14脚为内部5V基准电压输出端。
15、16脚分别为控制比较放大器的反相输入端和同相输入端。

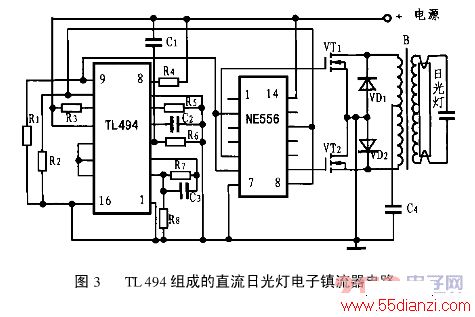

图3是由TL494组成的直流日光灯电子镇流器电路，采用推挽输出方式并接成射极跟随器形式。由9脚和10脚输出的脉冲先输入至NE556电路的12、8和2、6脚，再由NE556电路的5、9脚输出脉冲信号来驱动VT1和VT2两个CMOS场效应管。
