CD4040是12位二进制串行计数器，所有计数器位为主从触发器。计数器在时钟下降沿进行计数，CR为高电平时，对计数器进行清零。由于在时钟输入端使用斯密特触发器，对脉冲上升和下降时间无限制。所有输入和输出均经过缓冲。

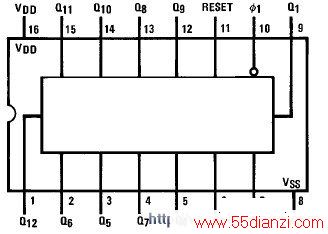

图1 CD4040引脚图
引出端符号：
10脚：时钟输入端
11脚：清除端
Q0～Q11：计数器脉冲输出端
VDD：正电源
Vss：地
推荐工作条件：
电源电压范围…………3V～15V
输入电压范围…………0V～VDD
极限值：电源电压……－0.5V～18V、输入电压……－0.5V~VDD+0.5V、输入电流…………….±10mA、储存稳定…………－65℃～150℃
CD4040构成的镉镍电池充电电路
CD4040计数器芯片构成的镉镍电池充电器如图2所示。它可对四节容量为500mA的镉镍电池串接充电，充电电流为50mA，充电时间为l.5个小时，并具有充电完成后自动断电的功能。555时基电路构成时钟信号发生器，产生l0Hz的方波信号，其周期为6秒钟。当接通电源时，由于IC2的③脚输出低电平，因而使半导体管VT1导通，并使继电器Kl吸合工作，触点K1-1闭合，开关S处于自保。此时充电电流流向电池，并开始向电池充电。状态指示灯LED被点亮，表示充电正在进行。

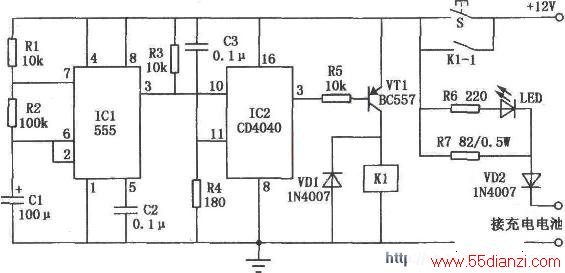

图2 CD4040构成的镉镍电池充电电路
CD4040计数器构成分频器及充电电路。在接通电源的同时，ICl产生的时钟信号输给IC2的⑩脚，IC2开始计数。由于IC2被接成8192：1的分频器，所以，只有在计数脉冲达到8192个时IC2的③脚才会由低电平变为高电平，使VTl截止，Kl停止工作而释放触点K1-1，使其变为断开状态，从而停止了充电。VD2是用来防止电池电流倒流入电路的。
0～16小时无级定时控制器电路原理与设计(NE555、CD4040)
如图3所示为0～16小时无级定时控制电路。该控制器由两级定时器和驱动器组成。由IC1(555)和两块l2位二进制计数/分频器IC2、IC3(CD4040)组成定时电路l，产生0、1、2……14、15小时共16个分挡的可调时间信号。其中由IC1(555)和W1、R2、C1组成的多谐振荡器的振荡周期为Tl=0.693(Rw1+2R2)C1。图示参数对应的周期约为34秒。该振荡信号经IC2、IC3分频后，在IC3的Q12、Q11、Q10、Q9端得到8、4、2、1小时的状态信号，利用K2～K5开关的组合，可得到0、1、2……14、15小时共16个时间信号。

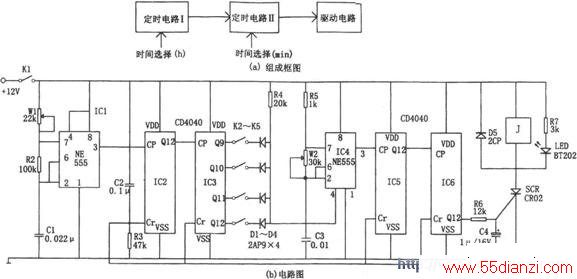

图3 无级定时控制器电路
由IC4(555)和两块12位二进制计数/分频器IC5、IC6(CD4040)组成定时电路Ⅱ，其受定时电路I的控制，即定时电路I通过控制IC4的复位端④脚来控制定时器Ⅱ，且定时器I可产生0～60分钟连续可调的时间信号。其中由IC4(555)和R5、W2、C3组成的多谐振荡器的振荡周期为T=0.693(2Rw2+R5)C3，调节W2可使T2在0～4290秒范围内变化。经IC5、IC6分频后，在IC6的Q12端的定时范围为0～60分钟。
该控制器总的定时时间为：定时I(小时)+定时Ⅱ(分钟)。当到达预置定时后，IC3的相应输出Q端均转为高电平，IC6的Q12也转为高电平，使可控硅SCR导通，继电器J吸合，LED发光。电路中C2、R3用于开机时的自动清零。
秒基准脉冲产生电路

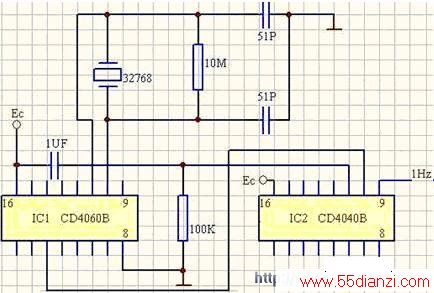

图4 秒基准脉冲产生电路
IC1（CD4060）的32768 Hz的振荡源经14级分频后在输出端3脚（Q14）得到1/2S脉冲并冲入由IC2（CD4040）构成的二分频器，分频后在输出端IC2的9脚上得到秒基准脉冲。
