光电耦合器在数字电路中的应用

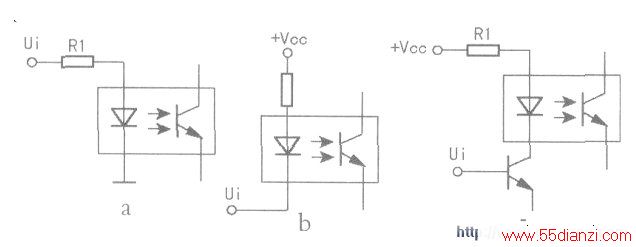

　　当输入信号较弱时，须经放大后才能驱动光耦。增大电流驱动电路如上图c所示。

　　R1亦为限流电阻。

　　2、输出功率接口的设计
　　
　　微机测控系统中，经常要用到功率接口电路，以便于驱动各种类型的负载，如直流伺服电机、步进电机、各种电磁阀等。这种接口电路一般具有带负载能力强、输出电流大、工作电压高的特点。工程实践表明，提高功率接口的抗干扰能力，是保证丁业自动化装置正常运行的关键。

　　就抗干扰设计而言，很多场合下，既采用光耦隔离驱动，也采用继电器隔离驱动。

　　一般情况下，对于那些响应速度要求不很高的启停操作，可采用继电器隔离作为功率接口；对于响应时间要求很快的控制系统，可采用光耦作为功率接口，这是因为继电器的响应延迟时间需数十毫秒，而光耦的延迟时间通常都在10ns之内。同时，采用新型、集成度高、使用方便的光耦作为功率驱动接口，可简化电路设计，降低散热。

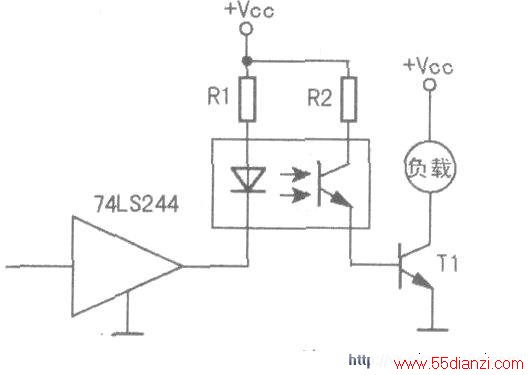

　　下图是采用光耦隔离驱动直流负载的典型电路。因为普通光耦的电流传输比CTR非常小，所以一般要用三极管对输出电流进行放大，也可以直接采用达林顿型光耦来代替普通光耦T1，例如东芝公司的4N30。对于输出功率要求高的场合，可以选用达林顿晶体管来替代普通三极管，例如ULN2800高压大电流达林顿晶体管阵列系列产品，其输出电流和输出电压分别达到500mA和50V。
