图1 LM3914N引脚图
LM3914N其引脚主要功能如下：
1脚接发光管负极；2脚地；3脚正电源；4脚发光管最低亮度设定；5脚信号输入；6脚发光管最高亮度设定；7脚基准电压输出；8脚基准电压设定；9脚模式设定；10-18脚接发光管负极。
LM3914参考电压源输出约5V，即在7脚和8脚之间维持一个5V的基准电压Vref，该基准可以直接给内部分压器使用，这样当Vin（5脚）输入一个0～5V电压时，通过比较器即可点亮0～10个发光二极管。
4脚和6脚之间连接有10个精密分压电阻，7脚和8脚之间是一个参考电压源，9脚为点／柱模式选择，5脚为信号输入端。
LM3914N应用：电容器充放电演示器电路
本例介绍的电容器充放电演示器，能用发光二极管生动、形象、直观地演示出电容器充、放电的物理过程，将该演示器用于教学，可加深学生对电容器储能特性的理解认识，激发学习兴趣。
电路工作原理
该电容器充放电演示器电路由十位线性LED点/线显示驱动集成电路IC(LM3914)、发光二极管VL1-VL10、充/放电控制开关S、 电阻器Rl-R4和电容器C组成，如图2所示。

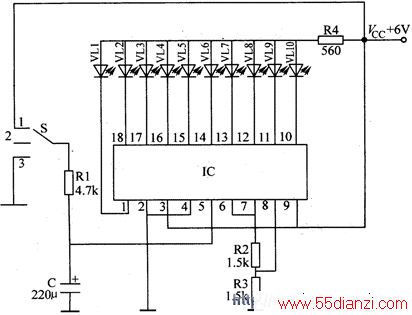

图2 电容器充放电演示器电路
LM3914内部由输入缓冲器、10级电压比较器 (由分压器和比较器组成)、显示模拟选择电路、1.25V基准电源电路等组成。模拟信号从其5脚 (输入端)加入，经输入缓冲器放大后，送至10级电压比较器的反相输出端，与各电压比较器正相输大端的分压器上基准电压进行比较。每级分压器上的基准电压为0.125V，逐级比较电平分别为0.125V、0.25V、0.375V、0.5V…1.25V。当输入模拟信号电压低于0.125V时，10级比较器均输出高电平;当输入信号电压高于0.125V时，电压比较器1输出低电平 (1脚);当输入信号电压高于0.25V时，电压比较器2输出低电平 (18脚)…当输入信号电压高于1.25V时，电压比较器10输出低电平 (10脚)。若将这10个输出端接上发光二极管，即可线性地显示出输大模拟信号的大小。LM3914的9脚为显示模式转换端，将该脚接地或悬空时，显示模式为点状 (LED单级发光);•将该脚接正电源端 (VCC)时，显示模式为线状 (逐级发光)。该电容器充放电演示器电路为线状显示模式。演示时，将充/放电选择开关S拨至 “1″位置，+6V电压经S和•Rl对电容器C充电，使IC的5脚电压逐渐上升，lC内l0个电压比较器的输出端依次输出低电平，VLl-VLlO逐个被点亮，演示了电容器充电过程。将S置于”2″位置时，C无放电回路，IC的5脚电压和各输出端电压不变，VLl-VLlO点亮的数量维持不变，表明电容器有存储电能的特性。将S置于”3″位置时，C经过RI对地放电，使IC的5脚电压逐渐下降，10个电压比较器的输出端又依次输出高电平，VLlO、VLg…VLl逐个熄灭，演示了电容器放电过程。更换不同容量的电容器或改变Rl的阻值，可以改变电容器的充放电时司常数，从而改变VLl-VLlO点亮的速度及时间长短。
元器件选择：
Rl-R4均选用1/4W或l/8W碳膜电阻器。C选用耐压值为16V的铝电解电容器。VLl-VLlO均选用p5mm或p8mm的高亮度发光二极管。S选用单极三位拨动式开关。
LM3914的级联：

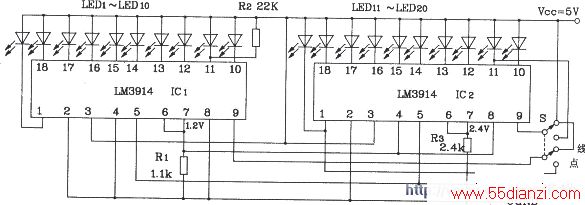

两块LM3914构成的20位LED点/线转换显示电路
