功率放大集成电路的选择

　　其特点为：

　　工作频率为800～ 1000MHz 。

　　RE功率包络斜波用一个外部电容可编程。

　　在915MHz用3．6V 电源 产生125mW。

　　输入与50Ω匹配。

　　15dB输出功率控制范围。

　　32dB功率增益。

　　MAX2430独特的关闭功能提供断开电源电流小于1μA。 放大器 输入与芯片上50Ω匹配，输出是开路集电极，用少量元件易与50Ω负载匹配。MAX2430易于用作一个驱动放大器，用于便携式和移动电话系统，或作为一个完全的功率放大器用作低价应用。

　　MAX2430内部功能块和引脚分布如图1和图2所示。

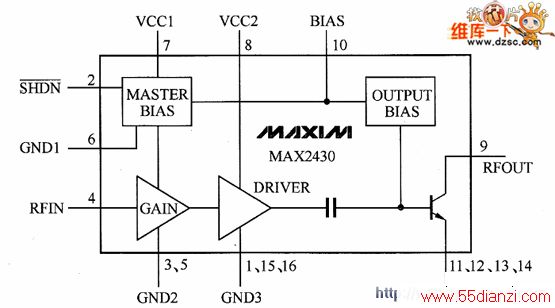

　　图1 MAX2430内部功能结构及引脚

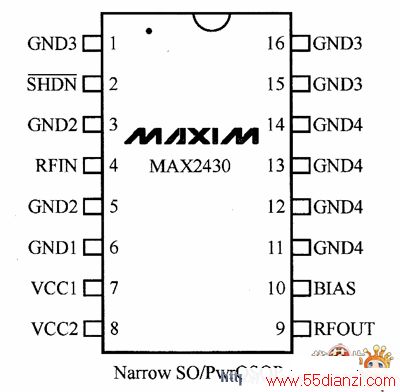

　　图2 MAX2430引脚分布

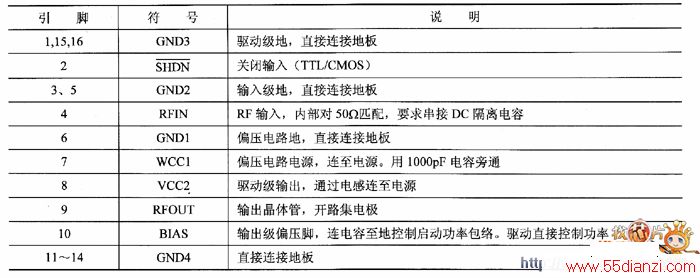

　　MAX2430的管脚功能见表。

　　表     MAX2430的引脚说明

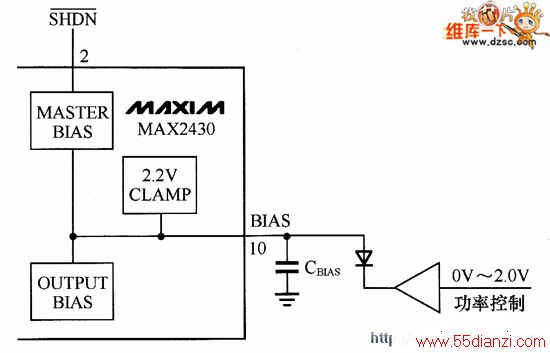

　　MAX2430的功率控制主要通过10管脚BIAS输入0～2V电压控制，具体外部元件配置情况如图3所示。

　　图3 MAX2430用偏压脚控制功率
