线性稳压器与开关稳压器的比较

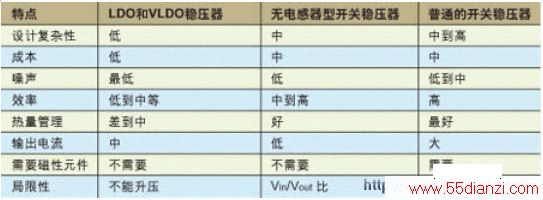

线性稳压器与开关稳压器的比较可从下表清楚看到。
LDO的内部结构

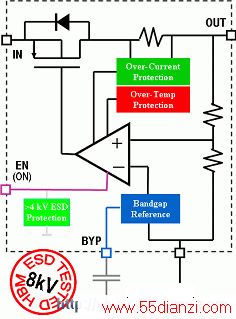

从图1中可以看到，LDO电流主通道在其内部是有一个MOSFET加一个过流检测电阻组成，肖特基二极管作反相保护，输出端的分压电阻取出返馈电去控制MOSFET的流通电流大小，EN使能端可从外部去控制它的工作状态，内部还设置过流保护、过温保护、信号放大、POWER-OK、基准源等电路，实际上LDO已是一多电路集成的SOC。LDO的ESD>4KV，HBM ESD>8KV。图2可见它的应用实例。
图1 LDO的内部结构
低压差稳压器 (LDOs)的应用
低压差稳压器的应用象三端稳压一样简单方便，一般在输入、输出端各加一个滤波电容器即可。电容器的材质对滤波效果有明显影响，一定要选用低 ESR的X7R & X5R 陶瓷电容器。
关于低压差稳压器 (LDOs) 制造工艺
• LDO低压差稳压器串联使用，它不是一个开关，也不是传递一个比输出电压更高的电压；
一些LDO使用双极晶体管（Bipolar）工艺，从根本上来说，Bipolar和CMOS工艺二者在功能上没有区别，可是有一些内在的性能差别，成本不同；
LDO布线考虑：降低噪音和纹波

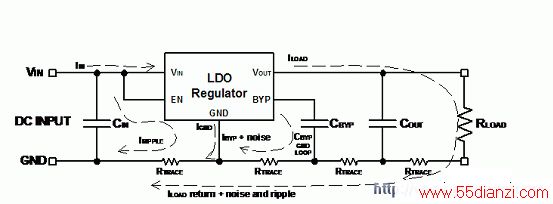

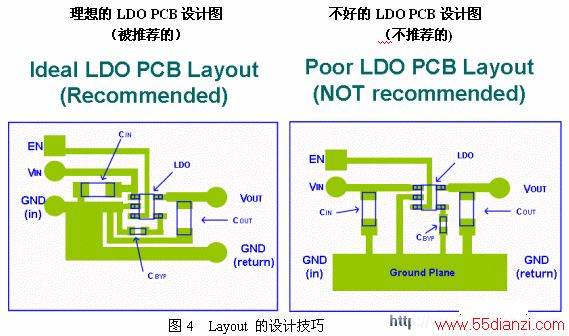

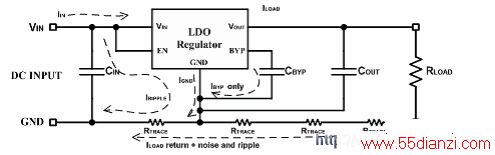

LDO布线设计要点是考虑如何降低PCB板上的噪音和纹波，如何走好线是一个技巧加经验的工艺性细活，也是设计产品成功的关键之一。图3说明了如何设计走线电路图，掌握好电流回流的节点，有效的控制和降低噪音和纹波。优化布线方案是值得参考的。图4说明了PCB板布线（Layout ）的设计技巧，被推荐的布线方案解决了电流回流路径不良引出的噪音和纹波。
典型布线方案
优化布线方案
图3 布线电路方案考虑
Buck开关式DC/DC降压稳压器内部结构

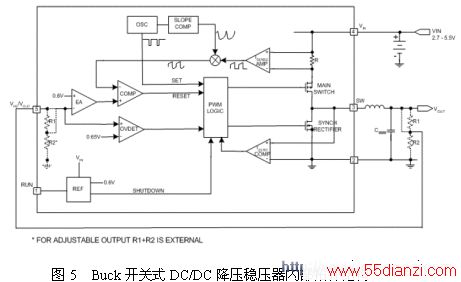

从图5的Buck开关式DC/DC降压稳压器内部拓扑结构来看，这是一种采用恒定频率、电流模式降压架构，内置主（P沟道MOSFET）和同步（N沟道MOSFET）开关。PWM控制的振荡器频率决定了它的工作效率和使用成本。
DC/DC应用电路设计思考

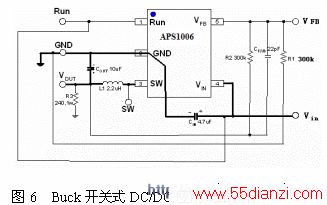

图6 Buck开关式DC/DC应用线路设计
图6给出了Buck开关式DC/DC应用线路设计，需要注图中粗线的部分：
☺ 粗线是大电流的通道；
☺ 选用 MuRata, Tayo-Yuden, TDK & AVX 品质优良、低 ESR的X7R & X5R 陶瓷电容器；
