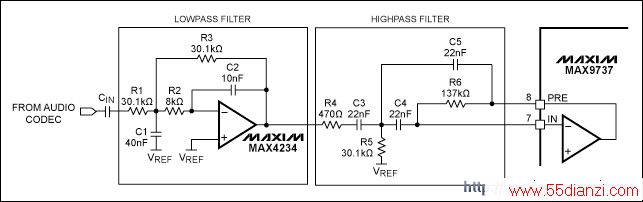

图7给出了构建响应频率为100Hz至500Hz的带通滤波器的电阻和电容值。低通滤波器由外部运放构成，f0 = 500Hz，具有单位增益。高通滤波器由MAX9737的内部运放构成，f0 = 100Hz，具有单位增益。图8给出了图7设计电路的仿真结果。
图7. f0 = 100Hz和500Hz、A = 1V/V的2阶多反馈带通滤波器

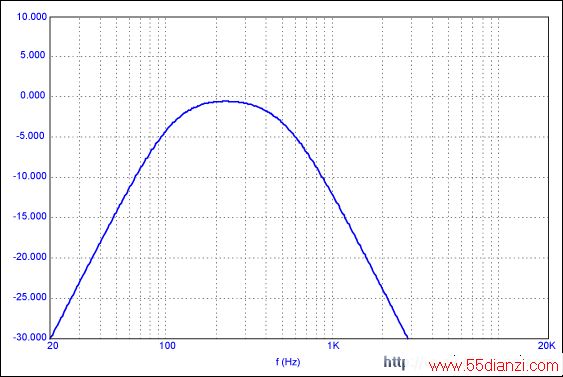

图8. 图7所示的带通滤波器仿真结果

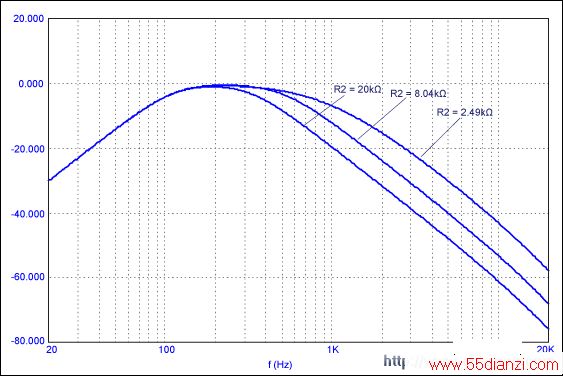

下面的图9给出了图7所示电路的仿真结果，通过改变R2的取值说明如何调节带通滤波器中的低通滤波器部分。
图9. 改变R2调节低通滤波器的仿真结果

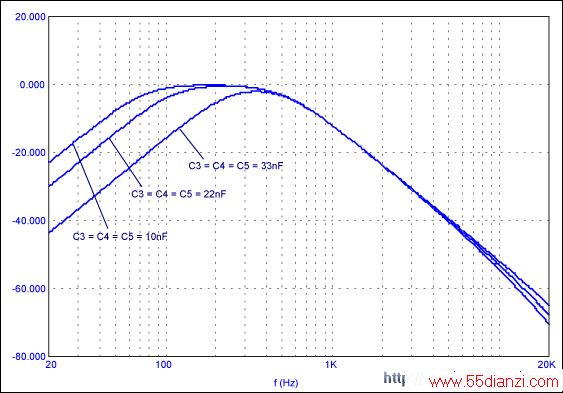

下面的图10给出了图7所示电路的仿真结果，通过改变C3、C4和C5的取值说明如何调节带通滤波器中的高通滤波器部分。
图10. 改变C3、C4和C5调节高通滤波器的仿真结果

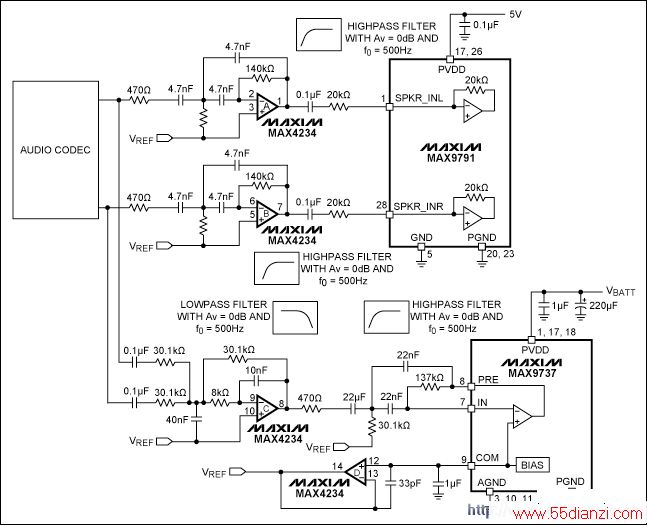

图11给出了电路音频部分完整的电路连接原理图，其中包括用于卫星扬声器的高通滤波器和放大器以及用于低音扬声器的带通滤波器和放大器。高通滤波器配置为单位增益，并且f0 = 500Hz；带通滤波器配置为单位增益，并且f0 = 100Hz和500Hz。需要注意的是，高通滤波器和带通滤波器所需的MAX4234运算放大器采用5V单电源供电，因此需要一个偏置电压。MAX4234的偏置电压取自MAX9737内部的偏置电压，并通过一个配置为单位增益缓冲器的运放进行驱动。
图11. 音频电路图
MAX9791为运行Windows Vista操作系统的便携式计算机提供完全集成的音频解决方案。MAX9737提供高效、大输出功率，可完全驱动便携式2.1声道系统中的低音扬声器。MAX9737具有较宽的电源电压范围(8V至28V)，能够直接连接至笔记本电脑的电池，无需DC-DC转换器。这种宽电源电压范围特性是MAX9737的一个独特的优势。
