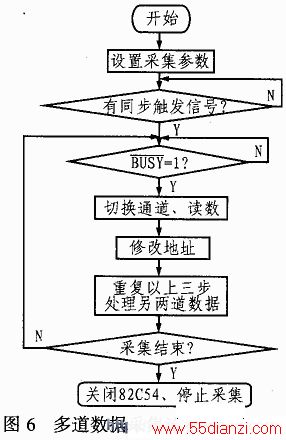

本采集系统中采样间隔的控制是通过可编程控制芯片８２Ｃ５４的脉冲输出来完成的，而数据转换结束的判断则是通过ＢＵＳＹ信号的状态来判断。当转换结束时，ＢＵＳＹ信号将从低电平转为高电平。当该信号通过Ｄ触发器将状态信号送到ＭＣＵ的一个Ｉ／Ｏ引脚后，系统可通过查询该引脚的状态来判断读出转换结束时刻，这里使用查询方式而没有用中断方式的原因是为了提高读数的速度，以使数据读出速度能与ＡＤ的转换速度相匹配，多通道采集的程序流程图如图６所示。以下给出采集部分的子程序：
ＳＥＴＢ Ｐ１．３ ；启动８２Ｃ５４
ＭＯＶ Ｒ５， ＳＡＭＰ ＤＳＨ
ＭＯＶ Ｒ６， ＳＡＭＰ ＤＳＬ ；设置采样点数
ＣＬＲ Ｐ１．５ ；置ＡＤＣ锁存器读
使能有效
ＭＯＶ ＤＰＴＲ，＃ＣＪＤ Ａｄｄ ； 设置采集数据存
放初始地址
ＭＯＶＸ Ａ，＠ＤＰＴＲ ；消Ｄ触发器
ＣＬＲ Ｐ１．０ ；置通道１
ＣＬＲ Ｐ１．１
Ｒ ＡＤ３ ＪＮＢ Ｐ１．２＄ ；查询ＢＵＳＹ状态
ＳＥＴＢ Ｐ１．０
ＣＬＲ Ｐ１．１ ；转换结束先切换到通道２
ＭＯＶＸ Ａ，＠ＤＰＴＲ ；读通道１的低８位数
ＭＯＶＸ ＠ＤＰＴＲ，Ａ ；存入ＲＡＭ
ＩＮＣ ＤＴＰＲ
ＭＯＶＸ Ａ，＠ＤＰＴＲ ；读通道１的高８位数
ＭＯＶＸ ＠ＤＰＴＲＡ ；存入ＲＡＭ
ＩＮＣ ＤＰＴＲ ；修改地址
………………
ＤＪＮＺ Ｒ６，Ｒ ＡＤ３
ＤＪＮＺ Ｒ５，Ｒ ＡＤ３
ＣＬＲ Ｐ１．３ ；８２Ｃ５４停止工作
ＳＥＴＢ Ｐ１．５ ；停止采集
ＲＥＴ
３ 结束语
本设计利用有源晶体振荡器和可编程计数器相结合的方法，实现了采样间隔的精确控制和灵活修改，同时利用锁存器和地址分配技巧实现了最高吞吐率下数据的正确读出，从而实现了１００ｋｓｐｓ单通道采样的最高速率。三通道同时采集时的采样间隔可达４０μｓ通道间切换后，放大器有一定的建立时间 ，完全可以达到使用要求。
