该电话外观小巧，可挂干墙上。其按键位于手柄，具有重拨、闭音、复位及夜间键盘照明功能。现结合T-6000型电路图将其基本原理说明如下。

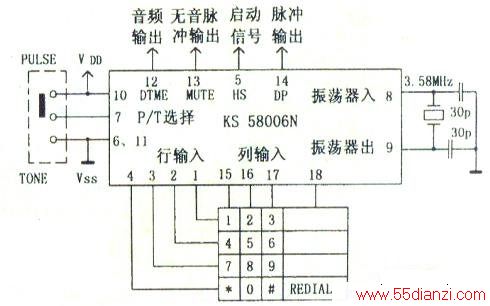

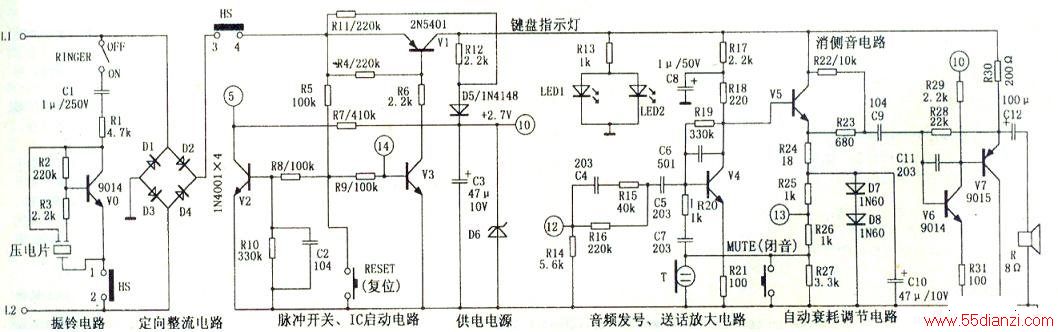

为便于分析，将整个电路绘成两部分，上图为由分立元件构成的振铃、通话等电路；下图为采用KS58006N（功能与HM9102C相同）的拨号集成电路。
一、挂机状态
挂机时重力开关HS的1、2触点接通，3、4触点断开，来去线送来的90V、25Hz铃流信号经振铃选择开关(RINGER)、隔直电容C1、电阻R1加至三极管vo驱动压电蜂鸣片产生振铃。该电路结构简单，而且当外线电压波动或有人盗打电话时，压电片中便发出声响或说话声，这样就可及时发现是否有人盗打。另外，该电路还可串一个并有发光二极管的电阻，铃流信号可使发光二极管闪闪发光，便于夜间指示话机位置。
二、摘机状态
摘机肘HS的1、2断开，3、4接通，来去线中的正电位通过定向整流电路，经R5、R9使脉冲驱动管V3导通，从而使开关管V1导通，接通话机的供电回路。供电电压主要有两个，从V1集电极输出+6V电压为送、受话放大电路供电；由R12、D5、D6、03组成的滤波稳压回路供给发号IC⑩脚所需+2.7V电压。同时，V2也导通，使IC的⑤脚（启动信号）处于地电位，使发号lC处于工作状态，此时便可以拨号了。
三、按键发号
1．脉冲发号发号lC⑦脚接VOD时为脉冲发号方式。当按某一号码键时，IC14脚便输出相应的07V/OV变化的脉冲信号到V3基极，控制发号开关电路V1、V2的截止和导通，并使截止和导通次数与所按号码数相同，从而达到发号目的。由于C3能储存电荷，所以当Vl截止、导通时并不影响IC正常工作，并且挂机后由于D5的隔离作用，C3的储存电荷可使末次键人的号码维持几分钟。
2．双音频发号当lC⑦脚接地时为双音频发号方式，这时脉冲信号输出脚14脚悬空不再控制V1、V2，使得V1始终处于导通状态，按号码键时从⑥脚输出相应的音频信号，经R4分压后送到C4、C5、R15、R16构成的阻容网络，耦合至V4基极，经V4、V5放大后送到来去线上。另有一部分信号经受话放大器放大后，可在听筒中听到较低的拨号音（自信音）。
3.静噪电路发号时，IC13脚电位由0.7V变为0V，使驻极体送话器T失去偏置电压，从而使通话放大器的输入信号被抑制，实现静噪功能。
四、通话状态
1．发话时话筒T送出的话音电信号经C7、R20耦合至V4、v5．经两级放大后送到来去线上。T的直流偏置电源由R25、R26、R27提供。由于从v5集电极、发射极输出的话音信号相位相反，经R22、R23混合相消，使得受话回路中的送话信号在一定程度上减弱，以达到消侧音效果。
2．受话时来去线送来的来话信号经重力开关、定向电路、开关管、消侧音电路后，由C9耦合至受话放大器，最后由听筒。R变为声音。另外，R24、D7、D8构成自动衰耗调节电路，其作用是，当话机近局时，供电电流大，D7、D8全导通或大部分导通，使受话放大器输入端的并联电阻减小，增大了受话信号的衰减；反之，则使衰减减小，这样近局或远局时话机音量不会相差太大。
