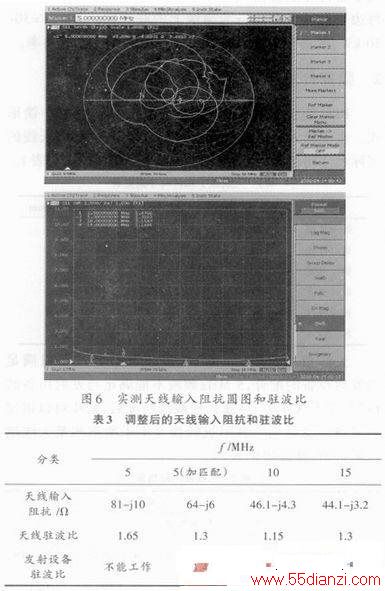

实测天线输入阻抗和驻波比如图6所示。调整后的参数见表3。
经过调整后的短波宽带天线的低频端的输入阻抗、电压驻波比同未调整的状态(见表2)相比较有了明显的提高，优于图2～图4所示的仿真计算结果，可以满足发射设备工作匹配的要求。由于天线增益和天线方向图测试复杂，并受测试条件和时间的限制未能测量，是本次调整试验工作的一个不足。该天线架设在非完纯导电地平面上，如果能够通过对地平面的构建，预期天线指标还会有所改善。
4 结语
双锥结构的短波宽带全向天线是一种性能较好的宽频带天线，在中、近距离的短波通信、广播等领域有着广泛的应用。本文所列方法可有效地改善天线性能指标，提升了系统工作的可靠性。同时也体会到应用现代数据计算方法，为使天线工程技术逐渐转向精细科学技术的发展提供了一个途径。
本实验测量工作由授时中心和中电集团电波研究所的同志共同完成，对在完成本文过程中提供数据和资料的赵谦和BPM短波授时台工作人员表示致谢。
