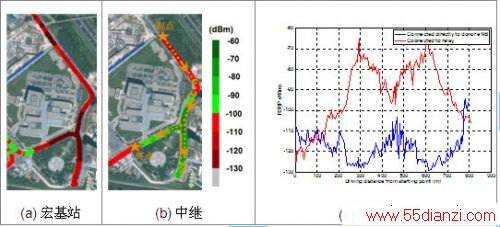

图 5 RSRP对比图

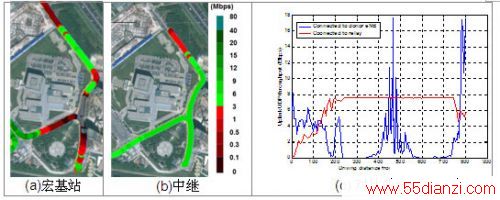

图 6 上行吞吐量对比图

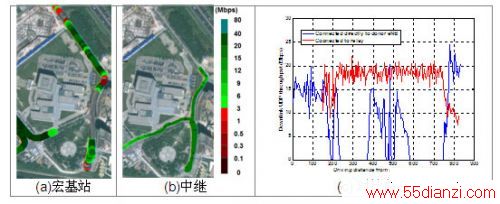

图 7 下行吞吐量对比图
结果表明，在实际无线环境中的外场测试结果接近中继测试床的设计目标。部署TD-LTE中继能在实际无线环境中扩展网络覆盖，显著提高小区边缘用户的吞吐量。
结论
TD-LTE中继是一种扩展TD-LTE网络覆盖、提高小区边沿边缘用户吞吐量的经济有效的方案。爱立信中继测试床的成功开发，验证了在TD- LTE普通基站的基础上通过软件升级实现TD-LTE中继的可行性。联合外场试验结果表明，部署TD-LTE中继能够在很大程度上扩展传统TD-LTE宏基站的覆盖范围，并显著提高宏小区边缘用户的上下行吞吐量。中继是LTE版本10中定义的技术，但中继的引入不需要对LTE版本8的终端做任何修改，因此 LTE版本8的终端也能受益于中继的部署。
测试结果结果也说明，回传链路可能成为影响TD-LTE中继系统性能的瓶颈。因此，利用例如MIMO增强技术等先进技术实现更高效的无线回传，可以进一步提升中继节点给TD-LTE系统带来的增益。
