此外，发生硬件故障或不可恢复的软件错误时，或新测试用例开始时，如果要求设置不变，则还可支持从脚本重新启动设备。获得授权后，用户可重新启动基站和测试终端。
案例研究
上述解决方案已经在飞思卡尔 BSC913x 平台上实施并验证，在飞思卡尔 PowerPC 处理器 e500 上部署L2STUB,物理层(DUT)在 StarCore? SC3850 上运行。 BSC9131的框图如图 5 所示。BSC9131 还充分利用了名为 MAPLE-B2F 的基带加速器。
L2STUB 通过专有的处理器间通信机制管理 FAPI 消息流。描述既定验证情境的命令由最终用户在中央控制节点通过解析语言预定义。指定了多个不同的 API,以独立地分别控制TM、VSA 和VSG。

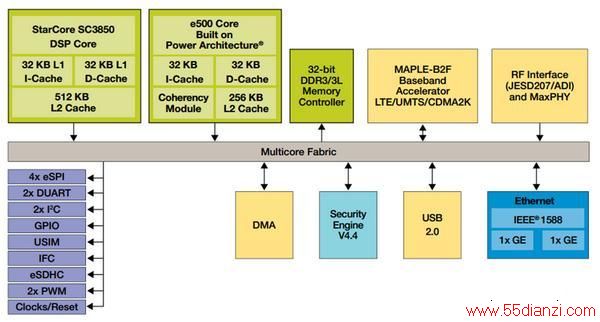

图 5 BSC9131框图
(图字)StarCore? SC3850 ;DSP内核;32KB L1 I 缓存;32KB L1 D缓存;基于Power Architecture的e500 内核;32位DDR3/3L 内存控制器;MAPLE-B2F基带加速器 LTE/MTS/CDMA2K;射频接口(JESD207/ADI)和MaxPHY;多核结构;时钟/重置;DMA;安全引擎V4.4;USB 2.0;以太网
上述设置是完全自动化的，可充分利用这个特点;现在已经设想了对 L1 验证的主要范围进行多个扩展。例如，黑匣子设置支持持续集成，作为一个开发实践，确保已公布的代码不会在特定的开发分支导致回归。这与非回归测试不同，区别在于防止错误代码序列进入开发分支，而不是在公布后才发现。
全自动化还为建立地域上分散的测试环境创造了一个条件，这个测试环境将许多验证节点集群在一起。
飞思卡尔解决方案是一个 3GPP 协议栈，可适应 3G 解决方案(UMTS - 通用陆地移动系统)或4G 解决方案(E-UTRA - 演进的通用陆地无线接入)。黑匣子方法对于这种情况有所裨益，它分离测试L1,不受上层的影响。 可确定的潜在问题包括：
- SC3850 内核、MAPLE-B2F的硬件问题或相关的附件硬件支持。
- SC3850的L1软件代码
- MAPLE-B2F的L1微代码
结束语
本文介绍的解决方案用于在更加复杂的SoC中只测试L1软件和硬件解决方案。结果表明，与完整的协议测试解决方案相比，该解决方案能够最佳地覆盖L1参数，而且参数空间更宽。
L1黑匣子测试需要剥离 L2实现，使其只能提供最小的功能。此外，它还需要来自第三方、普遍被接受的测试设备。此类测试环境的成本比系统集成测试方法低很多，并支持更精确的问题跟踪，避免软件的独立部件发生软件Bug交互。
此外，测试环境的一个重要方面是自动化，用于连接测试方案、测试执行和测试报告，以运行多个测试套件。
