4 系统测试
首先,对RFID 模块进行了测试。将MIFARE 1卡放入天线有效范围内,对该卡进行读写操作,并将相关数据显示在液晶屏上。经过该测试,RFID 模块读写正常。 随后,测试该系统传输网络的实时性,本文以温度数据的无线传输进行测试。测量温度的装置为DS18B20 单线温度传感器。将该温度传感器连接至子系统B 中,温度传感器每隔一秒对室内温度采样一次,微控制器读取温度数据并通过无线网络发送给A 子系统,A 子系统接收数据并通过CAN 总线发送至PC 端。

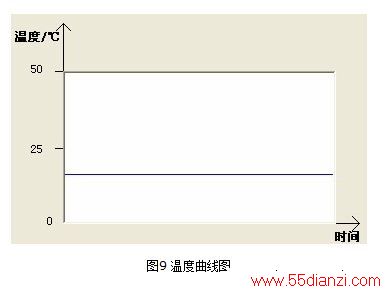

PC 端使用Visual BasIC 6.0 编写上位机程序,上位机将温度数据绘制成曲线并写入文本。温度曲线如图8 所示,其中温度值的精度为1 摄氏度。通过对温度曲线图和文本数据的对比观察,发现温度数据无异常, 数据没有出现丢失情况。
5 结语
本文利用了CAN 总线取代RS-485 总线,克服了后者存在的缺点。同时还使用了无线技术,在减少大量布线工作的同时,充分利用了nRF24L01 多点通讯的功能。在系统搭建完成后,笔者对系统进行了长时间测试。测试结果表明:数据传输稳定,可靠,实时性高,克服了传统基于RS485 总线设计的RFID 收费系统的缺陷,具有较强的使用价值。
