自己的床头风扇的机械定时器坏掉了，准备51单片机给设计了一个.程序在实验板初步调试通过，等待元件寄到就可以做板子了，只是有点浪费单片机的资源。
一,设计思路：
开始通过手动键给单片机供电。直到电源指示灯LED4亮.单片机运行，继电器2工作给单片机供电。通过按键设置继电器2的工作时间，实现系统的自动断电，通过设置继电器1的工作时间，实现风扇的间歇转动，实现节能。
1.显示部分：通过按键，在风扇转动时间，暂停时间，和系统关闭剩余时间切换显示。数码显示两位，为“分”走时，其中系统关闭剩余时间为“小时”走时，LED为红，黄，蓝，分别点亮对应的风扇转动,暂停,和系统关闭剩余时间的状态。
2.按键部分：
lK1为时间调整移位键,按下此键,数码闪烁,同时对应的灯闪烁。在风扇转动时间，暂停时间，和系统之间切换
lK2为加一和状态切换显示键，当有K1按下，为时间加1。否则，在在风扇转动时间，暂停时间，和系统之间切换显示。
lK3为减1和备用键，当有K1按下，为时间加1，否则无效。
3.继电器部分：
继电器1控制风扇的电源线，实现风扇的转动和暂时。
继电器2控制单片机系统的电源，实现系统定时关闭。

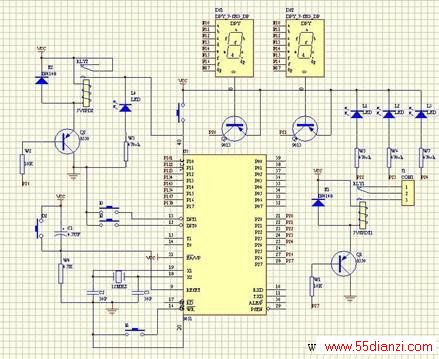

二，原理图
三，程序清单
/*********************************************
系统名称:电风扇简易定时控制器
系统功能:
**********************************************/
/*********************************************
函数名称:声明区
功能描述:
**********************************************/
#include
#defineucharunsignedchar
#defineuintunsignedint
#defineSEGP0//数码管段选.
#defineDIGP2//数码管位选
uchardis[2];//数码驱动组
ucharcodeTAB[]={0xC0,0xF9,0xA4,0xB0,0x99,//0-4共阳.
0x92,0x82,0xF8,0x80,0x90,0xff};//5-9,熄灭符
ucharstart,stop,close,sum,time;//各其本变量
ucharfliflag,cflag,zflag,x,y;//各标志位
uintcount_T0,count_T1,c_count;//计数变量
sbitK1=P3^7;//功能移位键
sbitK2=P3^2;//加一键和切换移位键.
sbitK3=P3^3;//减一.
sbitRLED=P2^2;//红灯,表风扇转动状态.
sbitYLED=P2^3;//黄灯,表风扇暂停状态
sbitBLED=P2^4;//蓝灯,表系统状态
sbitCLED=P2^6;//风扇控制位
sbitZLED=P2^7;//系统工作控制位
/*********************************************
函数名称:延时1MS函数
功能描述:显示调用.
**********************************************/
voiddelay1ms(ucharx)
{
uchari,j;
for(i=0;ifor(j=0;j<120;j++);
}
/*********************************************
函数名称:显示函数
功能描述:显示分走时,两位显示.
**********************************************/
voiddisplay(void)
{
uchari,scan=1;
for(i=0;i<2;i++)
{SEG=0xff;
DIG=~scan;
SEG=TAB[dis[i]];
delay1ms(5);
scan<<=1;
}
}
/*********************************************
函数名称:延时5MS函数
功能描述:按键消抖调用.
**********************************************/
voiddelay5ms(ucharx)
{
ucharj;
for(j=0;jdisplay();
}
/*********************************************
函数名称:初始化函数
功能描述:各变量初始化.
**********************************************/
voidinit()
{fliflag=0;//闪烁标志.
cflag=1;//风扇状态标志.
zflag=0;//转动标志.
x=30;//暂存
y=10;//暂存
CLED=1;//系统工作.
sum=0;//移位
start=30;//风扇转动时间
stop=10;//暂停时间.
