ARM 和DSP的地震加速度信号处理系统设计

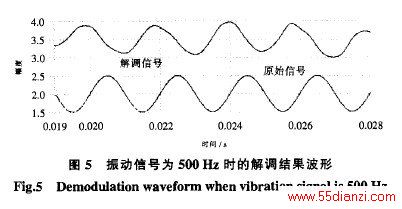

用丹麦产PM4808型振动台模拟产生地震信号，将光纤传感器输出信号输入到本系统进行解调及频谱分析网络传输测试实验，解调实验结果分别如图5所示。





从图5可以看出，系统能较准确地解调出原始信号，其误差主要来源有光纤传感耦合器的非对称、A／D量化误差、模拟电路中残留的热噪声干扰等等．

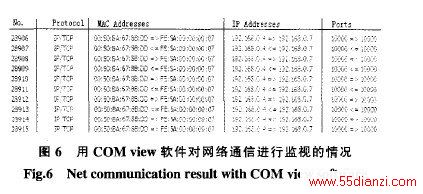

图6所示为网络数据包的传输情况．其中PC机的IP地址设置为192．168．0．4，本设计系统的IP地址设置为192．168．0．7，端口号为10000．实验证明所设计的嵌入式信号处理系统可以实现基于TCP／IP的网络通信．





6 结束语

本文设计的双CPU光纤传感地震加速度信号处理系统能实时地完成信号解调、频谱分析及其网络传输，系统灵敏度达4．35 V／g，支持10／100 Mbps速率的以太网传输，其提供网络控制接口对于实现传感器网络化、数据共享、远程监控等具有重要意义采用双CPU的处理方案，实现了对光纤传感地震加速度信号的高精度采集和快速处理，并具有以太网传输功能，实现了地震加速度数据的共享．
