MCS—51系列单片机的结构原理

2.1.1  MCS-51单片机逻辑结构

MCS-51单片机采用的是冯.诺伊曼提出的经典计算机体系结构框架，即一台计算机是由运算器、控制器、存储器、输入设备和输出设备共五个基本部分组成。MCS-51单片机在一块芯片上集成了CPU、RAM、ROM、定时器/计数器和多功能I/O口等。MCS-51单片机的系统结构框图如图2.1所示。

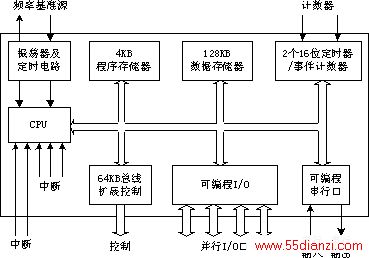

图2.1 MCS-51单片机系统结构框图

由图2.1可以看出，单片机内部主要包含下列几个部件：

u       一个8位CPU；

u       一个时钟电路；

u       4Kbyte程序存储器；

u       128byte数据存储器；

u       两个16位定时/计数器；

u       64Kbyte扩展总线控制电路；

u       四个8-bit并行I/O端口；

u       一个可编程串行接口；
