从宏观上，程序设置了3层页面。最上一层是工作页面，系统在正常运行时，处于该页面；第二层是参数选择页面，用户在这里选择需要修改的参数；第三层就是参数修改页面，用户可利用编码器修改参数的大小，编码器旋转的快慢对应着设定值变化的快慢，用户也在这里对系统进行调零和定标。由于张力传感器测量的是滚轴的重量和卷料的张力总和，而调零则是先测量滚轴的重量；定标则是利用已知重量的法码挂在滚轴上得到的信号量，如此，就可以准确测量出卷料的张力。
3 张力控制过程

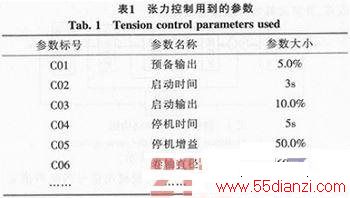

如图2所示，张力的控制过程可以分为四个阶段：预备阶段，启动阶段，运行阶段，停机阶段。t0以前为预备阶段，t0到t1为启动阶段，t1到t2为运行阶段，t2到t3为停机阶段，t3时间过后系统又重新进入了预备阶段，而T0为用户设定张力。用户可以通过设置表中的参数完成控制过程，预备阶段可以说是等待阶段，用户此时要把卷料准备好，而系统有一定的预备输出预热磁粉。在满足启动条件时，系统就进入了启动阶段，这里有两种启动方法，一是电平启动，即用户可以用开关开启系统；二是速度启动，即当滚轴速度达到一定值时，系统自行进入启动阶段，用户按需求设定的启动输出使设备开始运转。经过启动时间，系统就进入运行阶段，此时STM32控制器进行PID调节自动跟踪，当所测张力调节到设定值时，输出基本保持稳定状态。当卷材收取或放出完毕后，若是电平启动，则可以关闭开关停机系统，若是速度启动，则当速度降为设定值时自动停机。停机时的停机增益是指运行阶段输出值的增加倍数。
除了以上自动张力控制外，还有另一个控制方法，即可以人为给定输出值。人为给定输出值是只在特殊情况下才会用到。然而做作为输出的一种手段，也是必不可缺的功能。在张力控制过程中，也必须满足在手动和自动的切换过程中，不会对输出值有太大的变化，不然会至使卷料拉断或松弛，造成巨大的损失。
4 结论
基于STM32闭环张力控制系统可以精确的控制张力，在印刷等轻工业中有着非常广阔的前景。它不仅在信号的采集时有较高的精度，在控制过程中也有极强的稳定性和可靠性。在配置参数时也非常灵活，可以满足多种用户的需求。在精度要求高的张力控制系统中，值得推广应用。
