图6 信号波形图。
从上图可以看出,系统的控制信号非常完整和稳定,没有出现毛刺、变形等情况,给检测读取带来了好处。Y0 的波形图有些段是低电平,出现的位置不一样,是因为摄像头移动时,环境光发生了变化,引起整个Y 数据变化。

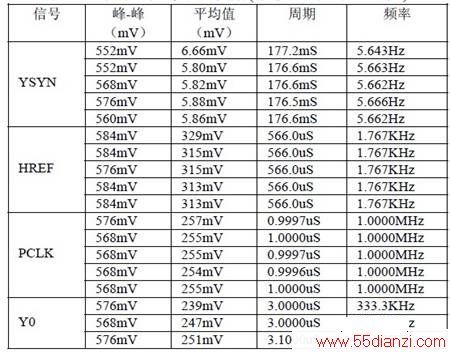

表1 采集到的实验数据(示波器采用x10 档)。
把示波器调整到x10 档,在不同情况下,多次采集YSYN 信号、HREF 信号、PCLK 信号的峰-峰值、平均值、周期、频率等数据,从Y0~Y7 中选择Y0信号进行观察。从数据中可以看出各信号的峰-峰值变化幅度不大,尤其是信号的频率比较稳定。Y0 数据信号很规整,那么其他数据信号如Y1~Y7 也是如此。
多次实验数据如下表1 所示。
测试硬件性能稳定之后,在Linux 系统下把图像采集、图像显示和保存图像命令写成一个脚本,放在文件系统etc/init.d 目录下。重新把文件系统下载到开发板里,当开机启动后,系统会自动执行图像采集、显示和保存。
6 结论
本文主要基于S3C2410 开发板和Linux 操作系统设计了嵌入式视觉系统。该视觉系统不仅可以较好地实现图像采集和显示,还可实现图像存储、网络获取图像等功能,并且可以在该基础上研究图像处理等算法。与基于PC 组合的视觉系统相比,结构简单,体积和重量减小,功耗低,可移植性强、功能扩展方便,成本显著降低,所以对这种嵌入式视觉系统研究具有相当重要的实用价值。
