再则，新的带有易读的彩色显示屏和用户界面更友好的手机，更需要先进的液晶显示屏(LCD)背光功率器件(见图6所示)。而且因为设计者将新的语音、视频和数据功能集成到这些平台中并且要管理多达20种不同的稳压电压，所以也需要先进的电源管理和电池充电IC来保证照相机的性能提高也不会缩短电池的寿命。
3.31 LCD及OLED显示屏的偏压电源TPS65120典型应用。

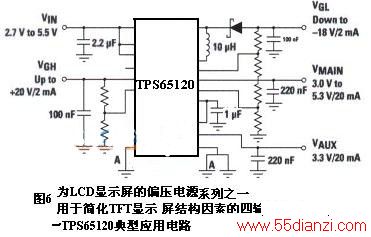

图6为TPS65120典型应用示意图
用于简化TFT显示器结构因素的四输出电源TPS65120为LCD及OLED显示器的偏压电源糸列之一。
3.311 其主要特点
*主要输出电压参数VMAIN：可调节电压，3.0V至5.6V/25mA;后稳压调节以减小纹波(5mVpp);±0.8%典型的精确正相输出，VGH;最高可至20V/2mA的电压调节;±3%典型的精确负相输出，VGL最低可至-18V/2mA的电压调节;±3%典型精度。
*互补的1.8V/3.3V线性调整.
*自动或可程序化的供电顺序。
*2.5V至5.5V的输入电压范围.
*输出短路保护。
*封装模式：16引脚QFN封装(3×3×0.9mm)
3.312 应用范围
可在蜂窝电话、智能电话、PDA、微型电脑PC、便携式DVD、数字静态相机(DSC)及数码摄像机等领域使用。
上述这些需求，再加上实现3G手机中基本通信引擎所需的先进的多频带、多模式射频(RF)和模拟接口功能涉及到的挑战，将使得无线手机中平均的模拟IC成本会在不久的将来从如今大约8美元上升到15美元以上。
3.4医学图象处理应用尤为突出，磁共振成像(MRI)中的应用就是典型之一
在医疗保健领域，大量数字技术的可用性和固定的系统向便携式设备的转变正推动着对各种新的高性能模拟IC的需求。例如，在医学图象处理应用中，高速的数字计算允许医生观察高分辨率的CT扫描图象和超声设备图象，以便更快更准确地评定重要器官或血管的状况。但是要想巧妙地利用这些新的性能，必须通过提高通道密度和改进AFE(模拟前端)性能来增强其产品的信号扑获能力。
可编可变增益放大器和模数转换器(ADC，见图7(a)所示)的最新进展增大了动态范围并且提高了图象质量.同时正交(I/Q)解调器和移相器IC提高了多普勒超声波系统的性能。另外，通过将多种功能和多通道集成到一颗单芯片中，这些高性能的模拟IC有助于设计工程师构建出更小、更便携的系统，因为显著减小了产品的外形尺寸和功耗。
3.41 4位 125MSPS ADCADS5500主要特征及在磁共振成像(MRI)中应用功能

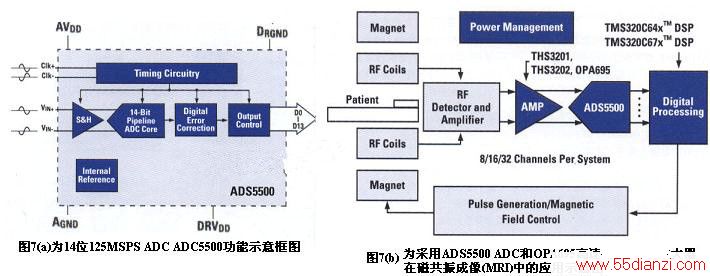

*图7(a)为4位 125MSPS ADCADS5500功能方框图
ADS5500提供了完整的转换器解决方案。它包括高带宽线性采样及保持级和内部基准。ADS5500专为那些要求在非常狭小的空间里实现极高的速度和动态性能的应用而设计，具有780mW的低功耗并采用3.3V单电源电压。该器件提供一个内部基准，而且，并行CMOS兼容型输出可确保与公共逻辑电路的无缝连接。
*ADS5500与高速电流反馈放大器在磁共振成像(MRI)中的应用，见图7(b)所示。
ADS5500可在医学MRI设备的设计中采用。其14位分辨率提供了较高的SNR，这使得设计者能够降低实现高图像质量所需的磁场能量。此外，125MSPS的采样速率还为进行过采样创造了条件，这也有助于提高图像质量并简化滤波器要求。另外ADS5500还可在测试和测量仪表、单通道和多通道数字接收器及视频和成像。
3.5 新的模拟技术的采用动了高级电视的发展
虽然高清晰度电视和影院品质音响的出现是因为数字革命，但是新的模拟技术的采用和数字设计的创新一样，也推动了高级电视的发展。即使进入数字广播时代，电视机仍然需要两种接口，即数字接口和模拟接口以支持传统的录像机(VCR)、DVD播放器和便携式摄像机。能支持多种接口标准，从标准的模拟接口到新兴的高清晰度多媒体接口(HDMl)-高集成度的接口IC将被应用并满足从模拟或数字输入到先进的平面显示器连接的需求。
高性能音频处理器将有助于将模拟声音处理的任务转移到数字领域中，而且新高集成度的后级处理IC可以通过补偿薄型平面电视设计的局限性来提高音频质量。值此，以等离子显示电视音频信号通道(见图8(a))为例作一说明。从图8(a) 的等离子显示电视音频信号通道看出， 高效率的D类音频功率放大器以更高的功率解决了平板式显示器音频的两个问题：热消耗及功率消耗。低热量消散不再需要大的散热器。低功耗有效降低了交流/直流(AC/DC)电源的尺寸和成本。同样的，这些优点还使的平板式显示器尽可能的轻薄。
*20W立体声D类音频放大器TPA3100D2主要特征

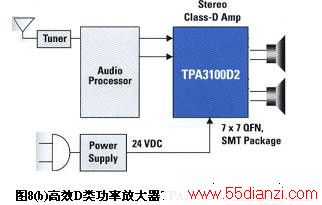

图8(b)为TPA3100D2应用示意图
TPA3100D2是高效D类音频功率放大器.设计用于驱动桥接式立体声扬声器。TPA3100D2能驱动低至4Q的立体声扬声器。在播放音乐时，TPA3100D2的高效率(92%)使其不需要外置散热器。其主要特点为：高效D类运转;宽泛的10V至26V运转电源电压;4个集成增益设定;具有热保护及短路保护及错误报告。
应用：除了在等离子电视(PDP)应用之外，还可在CRT、数字光源处理电视(DLPTV)及液晶电视(LCDTV)方面使用.
4、结束语
从上分析，模拟技术是控制和管理现实世界中各种物理现象(例如图像、光、声音、运动、压力和温度)所需要的数据转换技术和前端信号处理技术，它对于创造一种有价值的、新型的数字化终端(设备)是非常重要的而且必不可少因素。因此，设计和开发模拟信号、数字信号和混合信号技术并且通过提高集成度、减小封装尺寸、降低功耗及降低了系统成本是满足能使数字设计流行的大众市场成本结构的关键。故作为设计者应选择合适的IC，将其数字设计的全部潜能带到现实生活中去。
