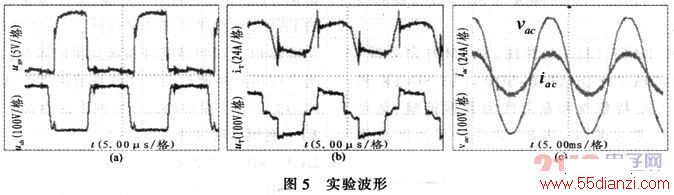

如图5所示，当输入电压设定为250V，开关频率为50kHz时的实验波形。图5(a)为功率管Q3驱动信号及漏板电压波形，由图可知Q3实现了零电压开通与关断。图5(b)为变压器原边电压及电流波形图，对比理论波形图图2可知，电压电流波形较理想。图(c)为逆变器并网输出侧电压电流波形图。
4 结束语
文中基于TMS320F28335高精度数字控制，采用一种原边带箝位二极管ZVS移相全桥变换电路，级联H桥逆变器的一种新型恒流型馈能式电子负载，经车载充电机放电测试，验证了数字控制系统实现的可行性，能可靠地实现软开关，很好的实现并网目标。
