2．2 红外模块
在ARM的A／D进行转换时，首先要对ADC控制寄存器进行初始化，选择进行转换的模拟输入端，进行A／D转换，并从ADCDAT0读取转换结果。探测的结果小于预设值时ARM芯片执行中断，改变PWM波的占空比使机器鱼转向进行避障，反之继续前进。红外模块流程如图7所示。
2．3 摄像头模块
摄像头属于字符类设备，所以能够像字节流一样被程序访问，而且只能够按顺序读写。Linux内核程序通过设备的位号来寻找摄像头。Linux内核发送测试信号到地址0X9650，以检测摄像头是否存在。OV9650拥有多组寄存器，图像的输出编码方式和分辨率等参数取决于OV9650的寄存器。IIC (Inter Integration Circuit)是指内部整合电路，是常用的标准串行接口。系统是通过IIC总线对寄存器进行整体配置，所以此过程不会占用系统数据总线。考虑到图像传输的效率，所以摄像头与ARM芯片之间的Data[0]～Data[7]的通道仅用以传输图像数据。以下为摄像头的部分初始化代码。
SRCWidth=640-WinHorOffset*2；／／CAM_SRC_HSIZE为640，CAM_SRC_VSIZE为480
SrcHeight=480-WinVerOffset*2；／／计算得SrcWidth=440，SrcHeight=280
rCIWDOFST=0；／／窗口垂直偏移为0
rCIWDOFST=(WinOfsEn<<31) | (WinHorOffset<<16) | (WinVerOffset)；／／水平偏移为100，垂直偏移为100
rCISRCFMT=(1<<31) | (0<<30) | (0<<29) |(640<<16) | (0<<14) | (480)；／／30位设置为1后，图像颜色失真，偏彩色
Calculate Prescaler RatioShift (SreWidth，PrDstWidth，&PreHorRatio，&H_Shin)；／／计算并设置突发长度
Calculate Prescaler RatioShift (SrcHeight，PrDstHeight，&PreVerRatio，&V_Shift)；／／计算水平和垂直缩放比率和位移量、水平和垂直比率

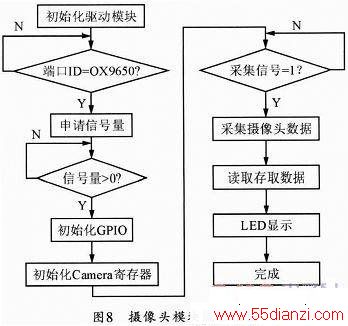

摄像头模块流程如图8所示。
3 结束语
本文介绍了红外探测器在机器鱼上的应用以及画面的实时显示。通过红外传感器使机器鱼具有了自主避障的功能。实验表明基于ARM芯片和LINUX嵌入式系统平台开发的自主避障功能的机器鱼具有较高的实时避障功能，表明该机器鱼具有灵敏度较高的自主避障功能。此设计提高了机器鱼智能度，可作为后续自主视觉机器鱼开发的基础。相信随着高智能的机器鱼的研究与设计会给人类探索、开发海洋提供更多的帮助与便利。
