3 OCP-IP标准封装软件设计

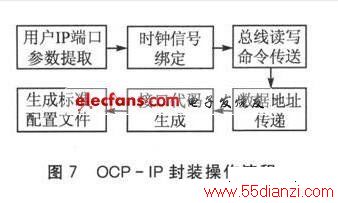

OCP是一种IP的标准，但不仅仅是IP的接口和数据的交换方式，还规定了IP的配置、端口等信息，即所谓的OCP配置文件。读取OCP配置文件中的内容，就可以知道此IP对应的OCP接口的性能，从而对总线上的接口进行配置，进而实现IP的即插即用。虽然IP的功能是多样的，总线的数据交互方式也是多样的，但OCP接口的时序是固定的。这样就可以通过设计软件提取IP的端口信息，并自动生成相应的OCP接口模块。该封装软件运行流程如图7所示。用户的 IP可以直接挂在该SOC平台上进行验证，同时也可以直接集成到其他带有OCP接口的SoC系统中去，加快IP的验证和系统的设计。
封装软件采用MFC（微软基础类库）来编写。通过设计用户界面，用户只要输入IP的时钟、地址、数据、读写控制信号等，就可以自动生成1个OCP的接口，以及标准的配置文件，从而实现IP的即插即用以及IP的统一管理。
4 结语
OCP是免费的基于点对点传输的IP核的标准协议，可重配置以及可扩展性很强，可以实现真正意义上的IP核即插即用，减少SoC系统设计的时间。
