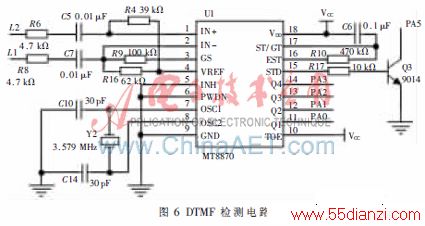

需要注意，为了使单片机获取有效数据，MT8870 的STD 有效端经反相后接CPU 的引脚INT。当MT8870获取有效双音多频信号后，STD 电平由低变高，再反相为低，CPU 检测后，指示PA 口从Q1~Q4接收有效二进制代码。而无效的双音频信号（电话线路杂音、人们的语音信号等）是不会引起MT8870的STD端变化的。
2.6 继电器控制电路

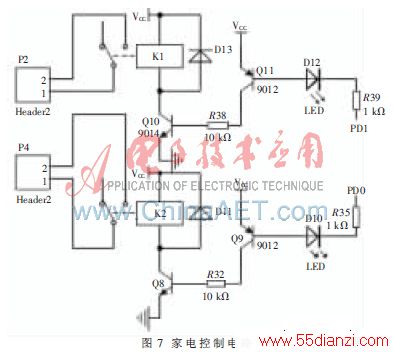

本系统采用继电器来控制家用电器的开关。单片机的PD0和PD1输出低电平控制两路继电器，从而控制两路家电，如空调和电饭煲。根据需要，还可设定延时开、延时关的功能。电器控制电路如图7所示。若采用译码器进行扩展，可控制更多路的家电。
3 软件设计

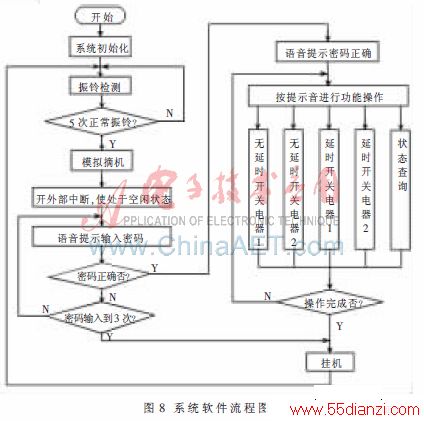

为提高控制系统的可靠性、可维护性和编程效率性，控制系统的软件采用模块化结构，用C语言编写。在硬件的基础上，智能型电话遥控器的所有功能都由软件实现，通过软件编程可以控制电器的开关、延时开关、声音监听及语音提示等。软件模块包括振铃检测、模拟摘机、语音提示、密码存储、MT8870中断等[8]。图8为系统软件流程图。由于篇幅所限，下面只给出MT8870中断程序部分。
/************MT8870中断**************/
#pragma vector isr_int @ 0x004
void isr_int(void)
{
uchar i,k;
k=0;
j=0;
dat=_pa;
dat=dat&0x0f;
if (allow == 1)
{
function();
}
if (allow == 0)
{
GRingCount++;
if (GRingCount < 7)
{
if (dat == 10)
{
data1[GRingCount-1] = 0;
} else
{
data1[GRingCount-1] = dat;
}
} else {
if (dat == 0x0c)
{
for (i = 0; i < 6; i++)
{
if (ucGpassward[i] == data1[i])
{
k++;
_nop();
}
}
if (k==6)
{
allow=1;
GRingCount=0;
i=0;
k=0; //密码输入正确
ISDPlay(5);
//调第6段放音程序，提示进行下一步操作
} else
{
allow=0;
i=0;
k=0;
GRingCount=0;
j++;
if (j<3)
{
ISDPlay(1);
//调第2段放音程序，提示密码输入错误
}
if (j >= 3)
{
Holdon=1;
j=0;
} //密码输入错误三次则挂机
}
}
测试结果表明,本系统能够通过任一部电话、手机对家用电器进行远程遥控，实现了密码存储、修改及家居环境声音监听等功能，系统工作正常。
本文介绍的智能家居控制系统，充分利用现有电话网络的特点，不需专门布线，不占用无线电频率资源，不受距离和环境影响，节约了成本。采用了高性价比的HT46RU232单片机，与传统的80C51单片机相比，更具有竞争优势；系统具有远程家电控制、工作状态查询、环境声音监听等多项功能，操作过程需要验证密码，较好地避免了电话正常使用时对家用电器的误操作，可以让家居生活更加舒适、安全、高效。系统略作改进，也可适用于生活小区、工业企业等不同环境的监控管理，因此具有较高的实用性和推广价值。
