基于 MPC5125的低功耗MCU开发方案
查看最近90天中添加的最新产品 最新电子元器件资料免费下载 派睿电子TI有奖问答 - 送3D汽车鼠标 IR推出采用焊前金属的汽车级绝缘栅双极晶体管 全球电子连接器生产商—samtec 最新断路器保护套
MPC5125是低成本低功耗32位 MCU ,集成了高性能 e300 CPU 核,工作频率 400MHz ,32KB 片内 SRAM ,USB 2.0 OTG控制器以及DMA子系统, DDR 1, DDR2 , 低功耗移动DDR (LPDDR),和1.8 V/3.3 V SDR DRAM 存储器 控制器,以及多种 接口 .MPC5125目标应用在工业网络网关( 路由器 )和 转换器 ,HVAC中央管理系统,POS终端,智能医院和远程医疗网关以及消防和告警监视系统等.本文介绍MPC5125主要特性,功能方框图,以及TWR-MPC5125 MPU 开发模块 主要特性,方框图以及元件布局图.
MPC5125主要特性:
●e300 Power Architecture的处理器核心(核心的MPC603e增强版本),操作速度达到400兆赫
●低功耗设计
●显示接口单元
●DDR1,DDR2 内存 ,低功耗的移动DDR(LPDDR),1.8 V/3.3 V特别提款权DRAM内存控制器
●32 KB的片上SRAM
●ULPI标准的USB 2.0 OTG控制器接口
●DMA子系统
●灵活的多功能外部存储器 总线 (教统局)接口
●NAND闪存控制器(NFC)技术
●LOCalPlus接口(LPC)
●10/100Base以太网
●支持MMC / SD / SDIO卡主控制器(兼容SDHC)
●可编程串行控制器(PSC)
● 集成电路 (I2C)通信接口
●控制器区域网络(CAN)
●J1850字节的数据链路控制器(BDLC)接口
●内置的实时时钟(RTC)
●片上温度 传感器
●集成 电路 识别模块(IIM)
MPC5125目标应用:
现场总线到以太网网关
机器人
工业网络网关(路由器)和转换器
高端照明控制
消防及报警监控控制器
中央空调管理系统
数字标牌
销售点终端
医院床的控制
智能医院和远程医疗网关

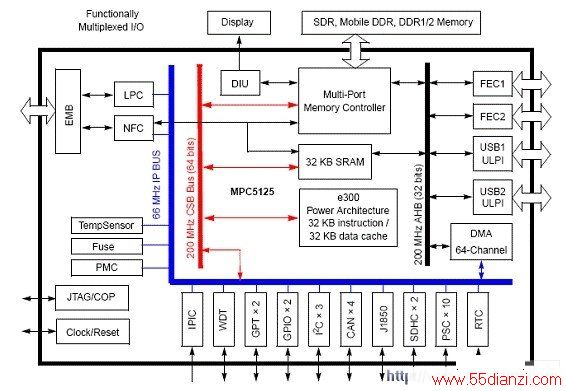

图1.MPC5125简化方框图
TWR-MPC5125 MPU模块:
图2.TWR-MPC5125 MPU模块外形图

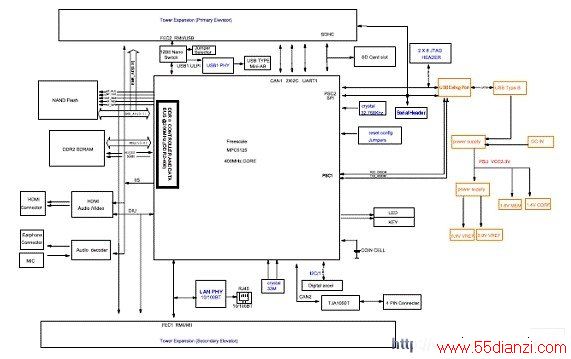

图3.TWR-MPC5125 MPU模块方框图

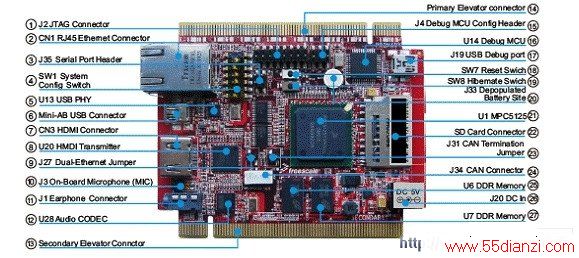

图4.TWR-MPC5125 MPU模块元件布局图(顶层)
