电磁炉的溢出检测设计(多图)

摘要： 本文介绍了一种电磁炉溢出检测的设计和感应电容测量的几种方法，并且给出了基于Cypress CY8C22x45的电磁炉设计方案。在没有增加复杂的外围电路的前提下，实现了电磁炉的溢出检测，为电磁炉的安全设计提供了一个良好的解决方案。

电磁炉以其特有的加热方式，高效的工作特点，便捷的操作方式，越来越受到市场的青睐。但是随着用户数量的增长，越来越多的安全问题受到了大家的关注。电磁炉属于高功率发热产品，在使用过程中存在着不安全因素，所以安全设计是目前电磁炉厂家需要考虑问题。

在电磁炉的使用过程中，锅具中的被加热物可能由于意外或者沸腾溢出，这会造成潜在的一些危险并损害炉具或伤害使用者。当使用电容感应方式触摸按键的电磁炉时，被加热物溢出还可能造成电磁炉按键的误动作，这给使用者带来极大的危险。本文介绍了一种基于Cypress PSoC芯片的被加热物溢出检测方法，能够有效地判断是否有加热物溢出，防止此类危险的发生。

1.     溢出检测的原理

被加热物溢出检测电路主要由一个处理器和一个或数个电容传感器组成。电容传感器由金属或其他导电材料构成，一般被安装在炉具面板的下方，接入到处理器。处理器通过采集传感器上信号的变化来判断是否有被加热物溢出。如果检测到加热物溢出，处理器通知主控系统关闭，达到安全使用的功能。此被加热物溢出检测电路可以融合在电磁炉的主控制电路中，也可以采用独立的控制器件或者其它分立器件电路实现。

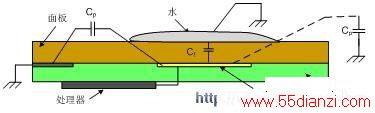

图1 ，传感器和处理器连接示意图

本设计使用电容传感器作为溢出检测的传感器。它安装在电磁炉表面的下方，引到处理器的输入管脚，如图1所示。在PCB板上放置一块铜箔作为电容传感器，并将这个传感器引入到PSoC CY8C22x45处理器的一个输入端。正常工作时面板上没有水，电容传感器感应出的电容是分布电容Cp。从处理器输入端观察，此时采集到的等效感应电容Cx即是Cp。对于固定设计其分布电容的数值也是相对固定的，包含很多耦合路径的寄生电容。如果有溢出物覆于电容传感器上，传感器则增加了一个对地的耦合路径产生的电容Cf，那么等效感应电容Cx数值随之增大。因此通过测量等效感应电容Cx的变化可以间接测量到Cf的变化，从而检测到炉具面板上是否有液体溢出。

2.     电容检测的方法

检测电容的方法有很多，主要是利用电路将电容值转换为频率值或者电压值进行测量。主要的方法有以下几种： 松弛振荡电路 电容检测，逐次逼近电容检测方法，Delta-Sigma电容检测方法。Cypress能够针对以上的方法提供全面的解决方案。以下针对此三种方法给以简单的原理介绍。

l      松弛振荡电容检测方法

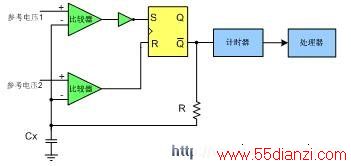

图2是采用松弛振荡电路用于检测电容相对变化，通过测量振荡电路的振荡周期从而确定电容的相对变化。振荡电路的基础是电阻R和感应电容Cx，另外有两个比较器和一个触发器共同构成松弛振荡电路。当触发器的 输出高电平时，通过电阻R对Cx充电，Cx的电压随之升高，当电平超过参考电压1时， 输出低电平。而后，电容Cx通过电阻R进行放电，Cx的电压随之降低，当电平低于参考电压2时， 输出高电平。振荡电路进入下一个周期。在触发器的输出端，可用定时器测量振荡电路的周期。当Cx变化时，振荡周期也随之改变。通过测量振荡周期的相对变化，可间接测量到感应电容的相对变化。

图2 ，松弛振荡电容检测方法

l      逐次逼近电容检测方法

图3是逐次逼近式检测电容的原理框图。使用恒流源对被测电容进行充电，同时将被测电容的一端接入比较器的输入。开始时，Cx两端的电压小于Vref，比较器输出高，计数器开始计数。当Cx的电压大于Vref时，比较器输出低，停止计数。此时，计数器的数值反映了Cx的充电时间。使用相同的恒流源，不同的Cx能够产生不同的计数器数值。所以，通过计数器数值的变化能够检测感应电容的大小。
