控制模块主要负责控制时序 驱动 逻辑电路以管理和操作各功能模块，如显示数据存储器的管理和操作，负责将显示数据和指令参数传输到位，负责将参数寄存器的内容转换成相应的显示功能逻辑。内部的信号发生器产生控制信号及地址，根据水平和垂直显示及消隐计数器的值产生控制信号。此外，它还可以接收外部控制信号，以实现人机交互，从而使该电路的功能更加强大，更加灵活。
此外，ADSP21160的内部还设计了I2C总线控制模块，模拟I2C总线的工作，为外部的具有I2C接口的器件提供SCLK（串行时钟信号）和SDA（双向串行数据信号）。模拟I2C工作状态如图5和图6所示。

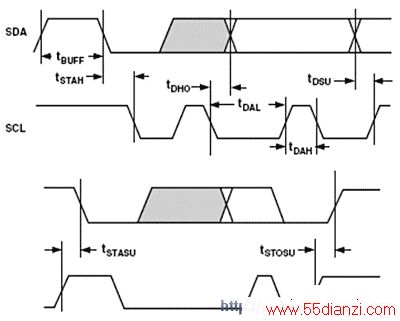

图5 串行端口读/写时序
点击看原图
图6串行接口-典型的字节传送
系统软件实现
在软件设计如图7所示，采用Matlab软件计算出校正值，并以查找表的文件形式存储，供时序的调用。系统上电开始，首先要完成ADSP- 21160的一系列寄存器的设置，以使DSP能正确有效地工作。当ADSP-21160接收到有效的视频信号以后，根据外部控制信息确定γ值。为适应不同 TFT-LCD屏对视频信号的显示，系统可以通过
www.55dianzi.com
调整γ值，以调节显示效果到最佳。再如图4所示，对先前预存的文件进行查表，得到所需的矫正后的值，然后暂存等待下一步处理。系统还可以根据视频信号特点和用户需要完成一些图像的优化和特技，如二维数字滤波、轮廓校正、增益调整、对比度调节等。这些操作可由用户需求选择性使用。利用ADSP-21160还可以实现图像翻转、停滞等特技。最后进行数字时基校正，主要用于校正视频信号中的行、场同步信号的时基误差，使存储器最终输出的数据能严格对齐，而不会出现信息的重叠或不连续。除了以上所述的主要功能以外，ADSP-21160还根据时序控制信号，为灰度电压产生 电路 和TFT- LCD 屏提供必要的控制信号。另外，ADSP-21160还能设置 驱动 通用I/O脚配置的LED灯，显示系统工作状态。

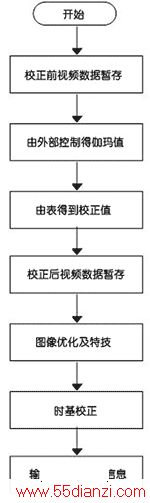

图7 软件流程图
结束语
本文介绍了基于ADSP-21160的液晶驱动电路设计。该驱动电路能完成伽马校正、图像优化及时基校正等功能，并能提供具有足够驱动能力的时序和逻辑控制信号，能驱动大部分的TFT-LCD。用ADSP-21160设计驱动电路实时性好、通用性强、速度快且高效；而且还能在ADSP-21160中嵌入其他功能模块控制，增强系统的功能。这样不仅充分利用了ADSP-21160资源，又节省了外部资源，简化了硬件电路的设计。作者将SONY的 LCX029CPT显示屏应用在本文所设计的驱动电路上，显示出质量很高的图像，因此该设计满足驱动液晶显示器的要求。
