HDMI的应用
2004年，消费电子行业开始在DVD播放器、有线电视/卫星电视机顶盒上添加HDMI接口，此外，HDMI接口还开始逐渐出现在数字电视及LCD/等离子显示器上，2004年底，HDMI被广泛采用在电视和显示器上。
根据提供HDMI技术授权的HDMI LICensing公司的数据，截至2006年6月，全球超过 400 家消费电子和 PC 产品制造商已采用 HDMI接口。市场调查机构In-Stat 预计2006年会有6000万采用HDMI的设备上市，包括机顶盒、DVD播放机和A/V接收器等。从全球来看，DVD拷贝控制协会已经将具有防拷贝功能的HDMI指定用作CSS保护内容的授权数字输出接口。
尽管HDMI标准不断获得业界认可，但目前只是将其作为一项产业标准，还没有计划将其向ITU或ISO等国际组织提交使其成为国际标准。 采用HDMI接口的新型设备不断增多。除了DVD播放器、机顶盒、A/V接收器及音频/视频监视器，HDMI接口还将应用于个人电脑、蓝光驱动器、游戏控制器和便携电子设备等。
中国采用HDMI接口的消费电子厂商越来越多，康佳、长虹、创维、TTE、厦华和海信等家电大厂都已经采用HDMI作为接口。
于2005年11月21日在深圳HDMI授权测试中心和PanelLink Cinema测试中心，将为中国消费电子厂商提供本土化的测试服务，极大地简化并加速中国消费电子厂商HDMI产品投入市场的进程。深圳HDMI
www.55dianzi.com
测试中心是全球第四家HDMI授权测试认证中心，其他三处分别位日本大阪(隶属于日本松下)、法国Caen(隶属于飞利浦)和美国加州(隶属于SILICon Image)。此外，Silicon Image将于2006年年中以前在上海新成立一家HDMI测试中心。
UDI 接口
UDI是用于台式和笔记本电脑、工作站、PC 显示 器的显示接口标准。这一标准的推出主要是为了取代VGA模拟接口。UDI不但与DVI标准兼容，也计划与HDMI标准兼容。
UDI和HDMI/DVI一样，使用了高带宽数字内容保护(High-bandwidth Digital Content Protection，HDCP)技术。HDCP是目前针对播放优质高清内容进行内容保护而广泛采用的技术。它使得兼容UDI的台式和笔记本PC及工作站能够播放最新的数字影像。
对用户而言，UDI将为主机和显示设备间提供一 个通用的视频连接，包括台式和笔记本PC显示器、HDTV和投影仪等。对于PC和显示器生产商来说，UDI能方便地集成分立和集成的图像控制，使生产主机平台和LCD的OEM厂商能够以更低的成本提供更方便的应用和更高的带宽。
推动UDI标准的SIG(Special Interest Group)组织的主要成员包括Apple、Intel、LG EleCTRonics、National SEMIconductor、Samsung Electronics和Silicon Image。图形处理芯片制造商NVIDIA、半导体制造商THine Electronics以及线缆和连接器生产商FCI、Foxconn Electronics和JAE Electronics等也支持这一标准。
DisplayPort接口

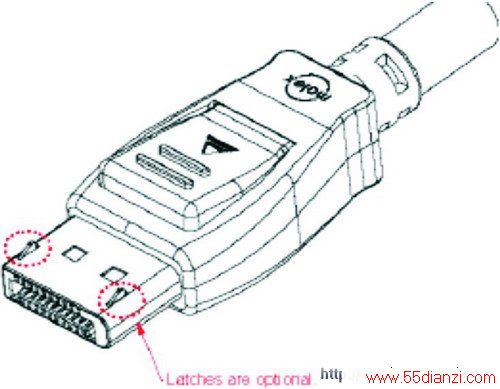

图2 DisplayPort接头
视频电子标准协会(VESA)发布了DisplayPort显示接口标准的最终版本：DisplayPort 1.0。作为DVI的继任者，DisplayPort将在传输视频信号的同时加入对高清音频信号传输的支持，同时支持更高的分辨率和刷新率。这种接口可以为PC、监视器、显示面板、投影仪、以及高分辨率内容应用提供多种不同的连接解决方案。为减少各种设备的复杂度，DisplayPort整合了内外连接方式，并为交叉领域的应用提供了关键的性能支持。此外，还为强化下一代显示器的特性，如颜色深度、刷新率、分辨率以及其他先进应用提供了性能上的升级。
DisplayPort 1.0规格支持单通道、单向、四线路连接，数据传输率10.8Gbps，足以传送未经压缩的视频和相关音频，同时还支持1Mbps的双向辅助通道，供设备控制之用，此外还支持8位和10位颜色。在数据传输上，DisplayPort使用了“micro-PACketised”格式。
与消费电子领域内的HDCP类似，DisplayPort也可以通过128位AES加密实现对HD视频数据的拷贝保护。
DisplayPort的技术优势
以功能来说，DisplayPort 所提供的是前瞻性的驱动信道，可扩充为1~4
www.55dianzi.com
条连接线路，并使用微型封装架构，支持各种色度、刷新率、以及 显示 分辨率。其所定义的双向回路，能够让微型封装架构具有灵活的传输控制与状况信息显示。这种微型封装架构，对增加内容种类与相关应用具有良好的扩展能力，而不会受限于使用光栅扫描的数据。DisplayPort的配置当中，也含有机械规格，用来规范一种简单易用的微型外接器，上面附有可选择的卡锁插头，与超长线缆连接更为牢固。这种连接器共有四条前向通道，以最佳方式连接超薄型笔记本电脑，图形卡上最多可以带有4个连接器。此外，在机械规格部分，还定义了标准的面板连接器，作为内部连接。
DisplayPort其它重要技术特色包括:
提供高带宽前向传输连接通道，以及双向辅助通道能力(可达1 Mbps，最大缓冲为200ms)。
提供应用支持功能，最高可达10Gbps单向连接通道处理能力，从而可满足计算机产业的长期需求，支持大于QXGA 分辨率以及超过24位的颜色深度。
支持不同色度的传输(分别为6、8、10、12、16 位)。
现有VESA以及CEA标准均可适用。
连接DisplayPort器件时，可兼容以前的传输系统(如 DVI、 VGA、以及 LVDS)。
支持热插拔、插头拔出显示以及连接状态失败监测功能。
通过3米的线缆，以直接驱动方式支持全带宽信息传输。通过15米的线缆，以直接驱动方式支持压缩带宽传输。DisplayPort 通过15米长的线缆，在4通道24bpp和50/60 Hz下，可支持1080p的最低分辨率。
DisplayPort与现有设备的互通性：
DisplayPort 可与现有 接口 共存，进而实现彼此互通：
提供数字音频与显示数据同时播放的可选功能。
支持音视频数据同步显示，时差约为±1ms。
为选择内容保护功能提供架构支持。
支持CEA-861-B高质量无压缩音视频内容，以及CEA-931-B对接收设备和源设备之间的遥控传输要求。
支持各类音频格式、音频编码、采样频率、采样精度、以及音频通道组合等。可支持最多达八个通道、192 kHz，24位采样精度的LPCM编码音频。
根据不同显示比例与分辨率、支持各种影像格式，同时根据VESADMT和CVT时序标准支持各种更新组合(refresh combinations)。
只要接通电源，即使只有微弱的直流电流，也能支持EDID的显示。
如果监视器带有显示控制器，则可支持DDC/CI 以及MCCS 的传输指令。
支持RGB、YCbCr. 4:2:2和YCbCr 4:4:4等针对消费电子的业界标准规范。
DisplayPort的应用优势
DisplayPort 通过定义电子协议规格，可轻易应用于面板时序控制器、图形处理器、媒体处理器、以及显示控制器等，满足多种领域的不同关键需求。其优势主要包括：
&nb
www.55dianzi.com
sp; 不论内外 显示 连接，都可以使用共同的信号方式，从而简化了设备的复杂度并可促进量产。大量减少了数字显示设备当中的内外部连接线。
通过提供可扩充架构，支持选择性内容保护功能，符合内容提供商的保护需求，为形成经济效益提供了可能。
