AT88RF020在学校就餐管理系统中的应用

    ④返回值。等于0表示成功；不等于0表示失败。

    ⑤例程。

    int st;
    unsigned char Mode="0";
    unsigned char_Data[15]；
    unsigned long pupi="0";
    st="rf"_requestb(iedev，Mode，0～0 Data);
    if(st==0){
   mEMCpy(&pupi，&Data[1],4)；
    st="rf"_attrih(icdev，pupi，0，0，0．0)；
    }

    经过选卡后，如果有多张卡进入激活状态，则可以根据CID(射频卡ID号)在同一时间内对多张卡操作。以两张卡为例：

    int st；
    unsigned long pupi[2];
    unsigned char receive[256]，data[10];
    pupi[o]=0x25510200;／／卡1的pupi
    pupill]=Ox344e0200；／／卡2的pupi
    unsigned char cid="0";
    st="rf"_requestb(icdev，0,0,0，receive);／／选择一张卡
    ／／in the case of the response Card is card 1
    cid一0；／／slot 0
    st="rf"_attrib(icdev，pupiEO]，o，cid，0，O)；
    ／／select card 2
    st="rf"_request(iedev，0，0，0，receive)；
    ／／in the case of the response card is card 2
    cid="1"；
    st="rf"_attrib(icdev．pupi[l]．0，cid，0，0)；
    ／／operate the two cards in the same time
    for(int i一0；i-(2；i++){
    st="rt"_read(icdev，i，0，data)；
    ／／deseleet card 1
    st="at88rf020" deseleet(iedev，0)；
    ／／deseleet card 2
    st="at88rf020" deseleet(icdev．1)；

    6 RFlD卡在学校就餐管理中的应用

    6．1系统总体方案

    采用美国 Atmel 公司生产的AT88RF020 射频识别 卡、IDIC(Identification IntegratecI circuit)、读写基站集成电路u2270B和Atmel公司的8位单片机研制开发学校食堂就餐管

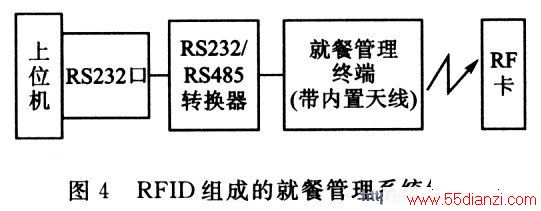

www.55dianzi.com 理系统，系统具有预付收费、目标识别、身份验证、数据采集、数据加密和数据库管理的功能。系统由AT88RF020卡、就餐管理终端、数据库管理系统、就餐管理终端与数据库管理微机的通信系统四部分组成。主机与就餐管理终端之间的通信采用RS一485通信标准，工作方式为半双工，每次通信都是主机首先呼叫从机。系统结构如图4所示。

    6．2通信硬件接口设计

    本系统中，就餐管理终端与上位机的通信选用了RS485总线标准，并采用了MAX465芯片来实现，它具有RS485通信接口需要的全部功能。数据通信的方向由RE和DE脚来控制，设计中二者连在一起，由单片机的Pl,5来控制。当它为高电平时，数据由就餐管理终端经MAX485到外部串行总线，即处于发送状态；为低电平时，数据由外部串行总线到就餐管理终端。一般微机的串行口采用RS232接口，故在上位机一端需要一个RS232／Rs485转换器。本设计中采用台湾Aten公司生产的IC-485SN转换器，它是一种双向RS232／R$485或RS422转换器，可提供点对点、点对多点(最多可达254个点)的全双工和半双工以及多点的单工串行通信。

    6．3通信软件接口设计

      位机数据库管理系统采用Visual FoxPro(即VF)编写，这里介绍的串行通信程序主要是在VF中实现与就餐管理终端的通信程序设计。本系统采用标准的通信控件commLmications进行通信程序的设计，实现挂失数据的发送、用户卡号的发送、发卡和就餐数据的接收。每次通信时，首先在上位机的lnlt事件中初始化通信控件olecon—troll，初始化设置为：

    thisform,olecontroll,commPort=1 ／／选择串行口COM1
    thisform,olecontroll,PortOpen=1 ／／打开串行口COM1
    thisform,olecontroll,lnPLLtMode=O ／／接收的数据按文本方式
    thisform olecontroll,RTSEnable=1 ／／允许使用RTs线．用于
    ／／RS232／485转换器的发送控制和供电
    thisform,oleconatroll,InputLen=1 ／／每次读取接收缓冲
    ／／区的一个字符
    thisform,olecontroll,OutbifferCount=O／／清除发送缓冲区
    thisform,olecontroll,InbufferCotInt=O／／清除接收缓冲区

     结语

     本文介绍了 RFID 卡ATRF88020的特点、工作原理及在学校就餐管理中的应用。RFID技术的典型应用还有；物流和供应管理、生产制造和装配、航空行李处理、邮件／快运包裹处理、文档追踪／图书馆管理、动物身份标识、运动计时、门禁控制／电子门票、道路自动收费等。
