取曲率极值点或零交叉点(对第一种边界线来讲)作为离散曲面的边界点。基本思想如下：
(1)先选取一候选边界点P, 在该点两边沿主方向m1取最近的两邻近点T1,T2,求它们沿m1方向上的曲率KT1,KT2。如果k1大于KT1、KT2则该点为最大曲率极值点。
(2)同理选定主方向m2，在P点两边沿主方向取邻近点T3、T4,求他们沿m2方向上的曲率KT3、KT4，如果k2小于KT3、KT4，则该点为最小曲率极值点。
(3)对所有候选点进行上述操作，就可得到所需的全部边界点。
在数据点的界点提取之后，可对界点进行组织，去除伪界点，采用邻边编码链表算法形成一个有序的实体边界轮廓图[4]。实际反求时，封闭边界的提取可分为两步进行。首先是单边界的提取；其次是对单边界按序追踪，形成封闭边界。该算法可进一步实现 边界特征 提取的自动程度。但在汽车覆盖件模具的逆向设计中，过渡曲面一般为光滑过渡，曲率变化不十分明显。用这种算法产生的边界轮廓并不能真正完成点云的较准确划分。因此，文中在特征点提取后，采用人机交互的方式，来生成封闭的边界轮廓特征。这样既避免了上面提到的单纯靠人机交互实现分片的缺点，又克服了单纯自动提出过程中对偏差不便调整的弊端。
4 实例和结论

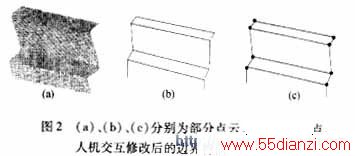

该算法借鉴了文献中所提的方法，并进行了改进。文中所提算法不仅可用于规则数据点的特征点的提取，而且通过对散乱数据点的简化及三角网格化，可对其进行特征点的提取。本算法的优点是结构明晰，实现起来简单，相对单纯人机交互的方式，提高了精度，避免了大量尝试重构过程，相对自动算法提高了算法的灵活性。文中所提算法通过MFC和OpenGL 结合编程在上海大众汽车公司SAN2000前围模具设计中得到应用，取得了很好的效果，图2和图3为SAN2000前围模具采用此方法的实例 。首先采用德国GOM公司生产的ATOS(Advanced TopometrIC Sensor )非接触式结构光测量仪，取得模具的数据点。借助surfacer软件完成对数据的预处理。然后利用文中的算法计算各数据点的法矢和曲率估算，提取边界特征点，完成数据分片。当然该算法也有比较大的局限性，对光滑过渡特征还不能很好地获得其完整边界，需通过人工交互进行调整。这还有待于在今后的研究中发现更好的方法。
参考文献
［1］姜寿山.Peter Eberhard.多边形和多面体顶点法矢的数值估计.计算机辅助设计与图形学学报，2002，14(8)：763-767.
［2］朱心雄.自由曲线曲面造型技术.上海：科学出版社.
［3］Milroy J,Bradley,Vickers G W. Segmentation of a wraparound model using an active contour.ComputerAided Design,1997,29(4):299-320.
&n
www.55dianzi.com
bsp; ［4］M.Yang,E.Lee. Segmentation of measured point data using a parametrIC quadric surface approximation.ComputerAided Design,1999,31:449-457.
［5］张丽艳.海量测量数据简化技术研究.计算机辅助设计与图形学学报,2001,11(13):1019-1023.
