基于Zigbee技术构建家用无线网络

基于Zigbee技术构建家用无线网络

点击数:7704 次   录入时间:03-04 11:35:11   整理:http://www.55dianzi.com   综合-其它

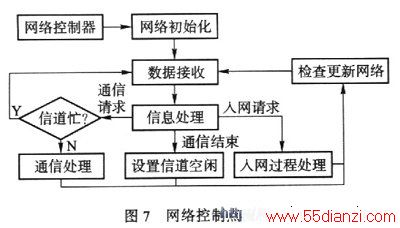

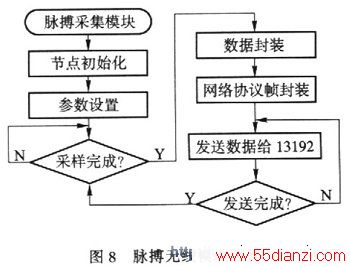

  网络控制器和脉搏传感节点的应用程序流程如图7、图8所示.

网络控制器和脉搏传感节点的应用程序流程

网络控制器和脉搏传感节点的应用程序流程

  4实验与结论

  应用构建的家庭无线网络平台对被监护者的脉搏信号进行实时测试采样频率是150Hz,采用8位的A/D转换器,该家用无线网络可以正确地对脉搏信号进行采集.测试过程中,无线网络能够连续正常工作.为了测试网络的丢包率,每隔10ms发送一个数据包,连续发送1000个数据包,丢失的数据包数除以总发送的数据包数得到丢包率;连续测量10次,求平均值.测得的丢包率与传感节点与中心节点的距离的关系如图9所示.

丢包率与传感节点与中心节点的距离的关系

  通过图9可以看出,在点对点的距离小于10m时.丢包率小于1%,可以通过应用层设置重传机制进一步降低丢包率,点对点通信距离为20~30m.传感节点的电池可以连续工作3~5d.实验验证了构建的家用无线网络进行脉搏信号监护的可行性.系统进一步扩展,可实现其他生理信号的无线监护.
