应对中国最新标准的手机USB充电和过压保护解决方案

　　除了这些分立的解决方案，安森美半导体还推出了全集成的OVP解决方案。这也包括两种解决方案，其中一种是针对插墙式AC-DC适配器充电为 手机 提供高达2 A的电流和高达28 V的故障瞬态电压的保护，在这方面，安森美半导体的NCP348就是非常适合的选择。NCP348支持的墙式适配器和 USB充电 电流和电压可分别高达2 A和28 V。它支持Enable和Status /FLAG引脚，并支持6.02和6.4 V的不同过压锁定(OVLO)值。其它的优点包括下游系统可与AC-DC完全隔离和精度高等。此外，它采用极小的2×2.5 mm WDFN封装，非常适合小巧的便携应用。不过，这种方案也有其不足之处，也就是在500 &mICro;A电流的休眠模式下，不符合USB规范。这种情况下的解决之道就是采用NCP360和NCP361 过压保护 电路。NCP360是一款带内置PMOS FET和状态标记的USB正向过压保护控制器，它能够在检测到错误的VBUS工作条件时从输出引脚断开系统连接。这器件能够高达20 V的正向过压保护。由于集成了内部PMOS FET，无需外部元件，从而降低了系统成本，并减少了电路板占用面积。此外，在旁路设置一个1 µF或更大的电容时，这器件还能够提供ESD保护输入(15 kV空气放电)。NCP361则是一款正向过压保护和过流保护控制器。它不仅能够在检测到输入电压超过过压阀值时瞬时断开输出连接，而且得益于其过流保护能力，其集成的PMOS将在充电电流超过电流限制时关闭。

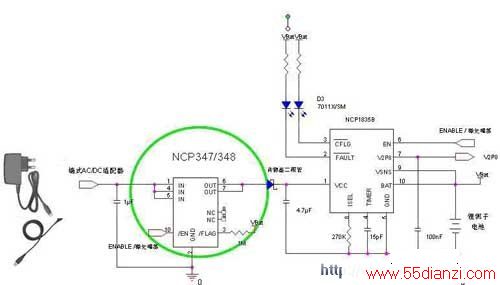

图5：集成式OVP解决方案NCP348的应用电路示意图。

　　另一种方案针对的就是通过USB端口(VUSB引脚)来充电。这种方案的充电电流为100 mA或500 mA，休眠模式下的电流为500 µA(NCP360和NCP361)或100 µA(NCP348)。

　　对于过压而言，为了避免造成损伤，过压保护器件的关断时间必须尽可能地快。值得一指的是，无论是NCP360还是NCP348，与同类产品相比，其关断时间都更短。以NCP348为例，它最长需要5 µs的关断时间，而在3 V/µs 条件下，一般只需要 1.5 &m icro;s。而NCP360最长只需要1.5 µs，一般只需要0.8 µs。

　　总的来看，在为手机充电电路提供过压保护方面，集成式OVP是最高效的解决方案，它不仅使得下游系统可与AC-DC适配器完全隔离，而且PCB占用空间最小，并且提供多种功能，如精度高、支持Enable和Status /FLAG引脚和提供过流保护等。此外，安森美半导体还可为墙式电源适配器与USB充电解决方案提供不同的专用元件，如NCP348、NCP360和NCP361等。

　　总结：

　　中国信息产业部强制执行的“YD/T 1591-2006移动通信手持机及接口技术要求和测试方法” 标准 对手机侧和充电器侧都提出了相应的要求。本文重点探讨了手机侧充电电路的充电解决方案及过压保护解决方案。作为全球领先的电源半导体及电路保护解决方案供应商，安森美半导体提供一系列的高性能充电控制和过压保护解决方案，满足客户的不同需求，帮助客户更好地开发符合信产部要求的产品，并加快上市进程。
