MAX9217/MAX9218视频链路中的音频数据传输

_L是消隐周期中的音频数据传输利用率。利用率是指整个消隐周期中，音频数据传输所占的比例，是节流控制的结果。作为一个实例，表1所示参数为3种类型的音频数据设置数据速率。

注：MP3和AC3音频数据都含有头文件。考虑到这些信息后，实际的编码数据速率会稍高一些[2, 3]。

       系统实现

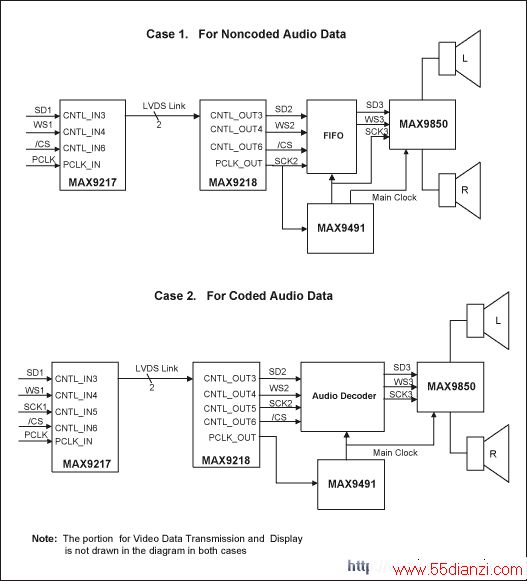

       要在面板端播放音频信号，我们需要将PCM数据送至音频DAC或解码MP3和AC3数据，然后将其送至音频DAC。由于没有反向通道将握手信号回送给控制器，解码器主机时钟必须与像素时钟同步，以防止数据上溢或下溢。图6所示为编码和未编码数据音频重放的系统结构图。

图6. 面板端音频重放实现

www.55dianzi.com        在上述结构图中，采用了3次I2S接口。从左边开始，第一和第二个I2S接口的数据速率相同，能够达到35MHz。第三个接口——MAX9850 DirectDrive耳机放大器[5]接口，速率固定为 音频 采样率的倍数。时钟SCK2送入MAX9491多路时钟发生器[6]，它产生解码器、FIFO和MAX9850的同步时钟。MAX9491提供包含OTP的两个可编程PLL，是本应用的理想频率合成器。Case 1适用于提供解码PCM音频数据的图形控制器，Case 2用于面板端压缩数据的解码。Case 1的节流控制由/CS引脚实现，Case 2中通过空闲SCK时钟实现。对比这两种实现方式，我们看到PCM音频数据的Case 1不需要占用太多的消隐时间(表1)，不需要使用音频解码器芯片，成本低于Case 2。因此，如果图形控制器能够从MP3或AC3等编码音频数据流中生成PCM数据，建议直接在 链路 上传送这些数据。

       参考资料

       [1] MAX9217和MAX9218数据资料
       [2] MPEG音频III帧结构 (English only)
       [3] 数字音频压缩(AC-3) (English only)
       [4] I2S总线规范 (Engl ish only)
       [5] MAX9850数据资料
       [6] MAX9491属于未来产品，供货状况请与厂商联系。
