必须将PowerPAD焊接至印刷电路板 (PCB)，以确保适当的散热性能与最佳的可靠性 [5]；
使所有外部组件尽可能靠近IC。组件彼此靠近的放置安排有助于确保最小化的跟踪环及表面面积。
《TPA300x系列部件布局指南》[3] 进一步细致地解释了上述各个考虑因素。评估模块 (EVM) 也为适当的布局提供了一个很好的实例。TI 可为所有已推出的音频功率放大器提供包括PCB布局、示意图以及材料清单等在内的交钥匙EVM与用户指南。

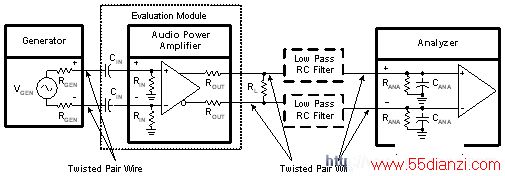

测试D类放大器的性能并不困难，但常常要求低通滤波器，因为许多分析仪输出都不能准确地处理快速改变的PWM输出。图四显示了如何将频率发生器连接至D类APA，以及如何在APA与分析仪之间连接低通RC过滤器。
图四、差动输入--BTL输出测量电路。
低通RC过滤器对测量准确性的影响很小，因为截止频率 (cutoff Frequency) 设在20 Hz到20 kHz的音频带之上。利用表一中RFILT与CFILT的建议值，截止频率为 34 kHz。
为了获取准确的效率测量数据，RFILT必须以10进制递增，以减小过滤器分流的电流。为了保持截止频率不变，CFILT必须也以10进制减小。
遵循以下五大规则，有助于获得准确的测试结果。
使用平衡的来源提供输入信号；
使用具备平衡输入的分析仪；
所有连接均使用双绞线；
当系统环境噪声较重时使用屏蔽功能；
确保与APA相连的电源线缆以及从APA到负载的线缆均能够处理大电流。有关详情，敬请参见《测量音频功率放大器性能指南》中的表1[4]。
www.55dianzi.com
结论与随后步骤 D类技术为需要 音频 功能的 平板 显示器 提供了最佳的音频功率放大器解决方案。放大器的高效操作能够最大程度地散热，从而无需散热片，这也减小了总功耗，因此有助于减小变压器与稳压器的尺寸和成本。
为了快速了解更多有关D类音频功率放大器的信息，您可以：
从TI的网址 www.ti.com 上下载TPA3001D1、TPA3003D2、TPA3002D2及TPA3004D2数据表；
从以下网址订购符合表三平板显示器尺寸的、D类放大器的 EVM： http://focus.ti.com/docs/tool/list.jhtml?familyId=20&toolTypeId=6
从TI网站下载所选EVM的用户指南，其
包括了示意图、布局、材料清单等信息。
参考书目：
[1] TPA6211A1 3.1-W单声道全差动音频功率放大器数据表，德州仪器2003年9月，资料号SLOS367A；
[2] TPA3004D2 12-W带有DC音量控制数据表的立体声D类音频功率放大器，德州仪器2003年8月，资料号SLOS407B。
[3] TPA300x系列部件布局指南，德州仪器2003年7月，资料号SLOA103；
[4] 测量音频放大器性能的指南，德州仪器2001年10月，资料号SLOA068；
[5] PowerPAD散热增强型封装应用报告，德州仪器1997年12月，资料号SLMA002。
