       3 CY8C24223在感烟火灾探测器中的应用

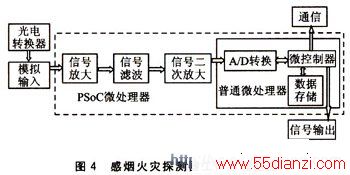

       光电感烟火灾探测器应用散射原理,将烟雾浓度的变化转化为微弱的光电信号,经放大和滤波处理后,进行A/D转换,完成对烟雾浓度的检测,实现火灾报警功能。感烟火灾探测器的工作原理框图如图4所示。

感烟火灾探测器的工作原理框图


       目前,光电感烟火灾探测器多使用带A/D转换的普通嵌入式微处理器,需通过外部电路完成信号的放大和滤波处理工作。在产品的原理设计过程中,需要反复对外部电路作硬件参数调整;在PCB板布线时,又要注意避免来自空间及器件间的电磁干扰。可以肯定,要解决这些问题是件非常复杂而费时的工作。

www.55dianzi.com

       当选用CY8C24223芯片作为探测器的微处理器时(虚线框内为P SOC 芯片内所具有的模块功能),与选用带A/D功能的微处理器相比,节省了大量的外部资源,如放大器及其相关元器件、滤波元器件等等。设计人员可在 PSoC 的设备编辑器中,通过配置模拟模块阵列和数字模块阵列完成信号放大、滤波、模/数转换、数据存储、通信等工作,并避免了由于放大器等外围器件在PCB布线时造成的电磁干扰问题。更为重要的是,用户可根据环境的变化,如白天与夜晚、洁净空间与污染空间,动态配置放大器的增益系数,并实现多路模拟信号输入的检测,以降低火灾探测器的误报率。

       在探测器的快速原型设计中,通过片上系统的可编程混合信号阵列的集成应用及动态配置,极大提高了工作效率,使开发成本降低了1/2,PCB的板级空间缩减了l/3,生产成本降低了1/10。

       结 语


PSoC方便、快捷的设计界面,面向对象的设计开发系统,混合信号阵列的模块化及动态可配置功能使其在嵌入式系统应用中拥有更为灵活的设计方式,使设计人员能够随意创建新的系统功能。利用PSoC可以快速、便捷地完成相应程序的开发工作,缩短产品的研发周期,降低开发成本和生产成本。
