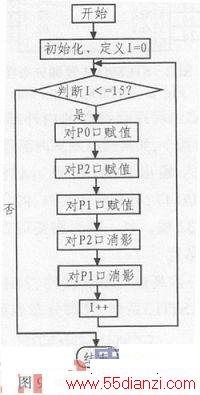

2．3 移位子程序流程图
位移子程序就是让地址指针自动加2，这样，当湿示函数执行时，第一行显示的就是原本第二行要显示的内容，依次类推，整个字形就好像上移了一行一样。所以程序运行过程是这样的：首先让地址指针自加2，以实现地址指针的移动，然后削定地址指针所指向的地址的值，如果地址指针指向了字模数组的最后一位地址，就要令地址指针归0，否则，指针顺序移动下去，当移出字模数组的范围后，后面的存储空间存储的数据是未知的，就会出现非预期的图形，例如乱码或空白。
3 硬件调试与改进
3．1 驱动电路的调试与改进
最初设计方案没有使用驱动电路，软件仿真正常。在面包板上依原理图建立物理连接后，调试中发现LED忽明忽暗，汉字显示不稳定。经万用表测量，LED显示器中单个发光二极管中通过的电流不足1．5 mA，达不到额定的工作电流。确定问题的原因是单片机的驱动电流不足。为解决这一问题，本次设计采用一套利用三级管控制的驱动电路，经试验，加入到电路中效果良好，上述缺陷得到解决。
3．2 限流电阻的调试与改进
当确定要加驱动电路之后，怎样用三极管来控制这个电流大小是一个问题。起初通过三极管直接加5 V电压。一个LED被烧坏，这就需要加要加限流电阻，但是这电阻要加多大呢?分析如下：正常点亮一个LED的电流大约是5～15 mA左右，动态扫描电路，每次每列最多只点亮1个LED，故每个驱动三极管流过的电流按10 mA的电流大小算。通过加不同阻值的电阻，用万用表测量后发现用4．7 kΩ的限流电阻与8550(PNP型)三极管串联控制行，用47 kΩ的电阻与8050(NPN型)三极管串联控制列便可以满足要求。
3．3 译码器的调试与改进
最初设计方案采用软件编程来实现扫描时的换行控制，虽然硬件电路相对现在的有少许简单，但是软件程序确实相当的复杂，后发现只用一个译码器就可以大大简化程序。
3．4 上拉电阻的选择
设计之处初用单片机的P0口通过译码器控制显示屏的行，插好线后发现单片机不能正常工作，原因是单片机的P0口是比较特殊的。P0口在不接片外存储器与不扩展I／O口时，可作为准双向输入／输出口。在接有片外存储器或扩展I／O口时，P0口分时复用为低8位地址总线和双向数据总线。所以P0口的带负载能力是比较低的，一般情况下要接一个上拉电阻，所以最后在P0口接了一个10千欧的排阻之后解决了问题。
3．5 消影调试
当所有的线路都连接好后，显示却不清晰、有串扰，每行有上一行的重影。在源程序中加入消影程序后可以清晰稳定的显示。
4 结束语
文中给出了LED汉字显示屏的系统框图，各单元硬件电路、软件设计流程图及硬件电路的调试流程；详细阐述了由STC89C52RC芯片、74H C154芯片、晶振电路、复位电路、驱动电路、16x16 LED点阵构成的LED汉字显示屏系统。所设计的显示屏可以实现汉字的滚动显示，显示的汉字清晰，无串扰，无重影。
