基于51单片机的广告灯左移电路设计与程序分析

1．实验任务
　　做单一灯的左移右移，硬件电路如图4.4.1所示，八个发光二极管L1－L8分别接在单片机的P1.0－P1.7接口上，输出“0”时，发光二极管亮，开始时P1.0→P1.1→P1.2→P1.3→┅→P1.7→P1.6→┅→P1.0亮，重复循环。

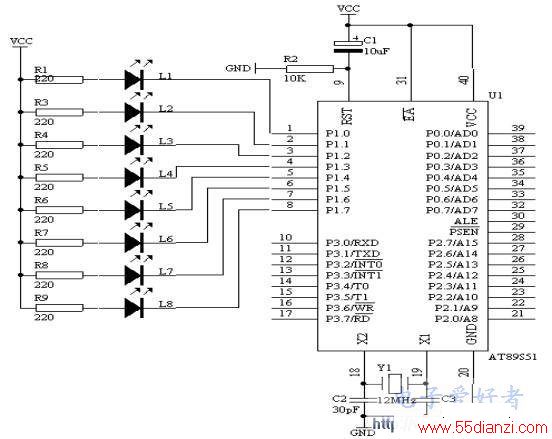

2． 电路原理图

　　　　　　　　　　　　　　　　　　　　　　　　图4.4.1
3．系统板上硬件连线
　　把“单片机系统”区域中的P1.0－P1.7用8芯排线连接到“八路发光二极管指示模块”区域中的L1－L8端口上，要求：P1.0对应着L1，P1.1对应着L2，……，P1.7对应着L8。
4． 程序设计内容
　　我们可以运用输出端口指令MOV　P1，A或MOV　P1，＃DATA，只要给累加器值或常数值，然后执行上述的指令，即可达到输出控制的动作。
　　每次送出的数据是不同，具体的数据如下表1所示

表1

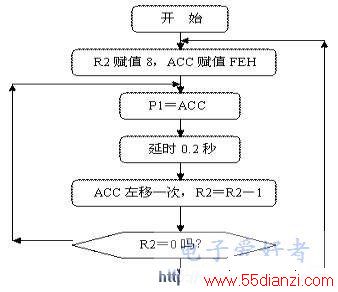

5．程序框图

　　　　　　　　　　　　　　图4.4.2
6．汇编源程序
                   ORG 0
START:             MOV R2,#8
                   MOV A,#0FEH
                   SETB C
LOOP:              MOV P1,A
                   LCALL DELAY
                   RLC A
                   DJNZ R2,LOOP
                   MOV R2,#8
LOOP1:             MOV P1,A
                   LCALL DELAY
                   RRC A
                   DJNZ R2,LOOP1
                   LJMP START
DELAY:             MOV R5,#20             ;
D1:                MOV R6,#20
D2:                MOV R7,#248
                   DJNZ R7,$
                   DJNZ R6,D2
                   DJNZ R5,D1
                   RET
                   END
7． C语言源程序
#include
unsigned char i;
unsigned char temp;
unsigned char a,b;
void delay(void)
{
  unsigned char m,n,s;
  for(m=20;m>0;m--)
  for(n=20;n>0;n--)
  for(s=248;s>0;s--);
}
void main(void)
{
  while(1)
    {
      temp=0xfe;
      P1=temp;
      delay();
      for(i=1;i<8;i++)
        {
          a=temp
          b=temp>>(8-i);
          P1=a|b;
          delay();
        }
      for(i=1;i<8;i++)
        {
          a=temp>>i;
          b=temp<<(8-i);
          P1=a|b;
          delay();
        }
    }
}
