定时器/计数器的初始化：
由于定时器/计数器的功能是由软件编程确定的，所以一般在使用定时/计数器前都要对其进行初始化，使其按设定的功能工作。初始货的步骤一般如下：
1、确定工作方式（即对TMOD赋值）；
2、预置定时或计数的初值（可直接将初值写入TH0、TL0或TH1、TL1）；
3、根据需要开放定时器/计数器的中断（直接对IE位赋值）；
4、启动定时器/计数器（若已规定用软件启动，则可把TR0或TR1置“1”；若已规定由外中断引脚电平启动，则需给外引脚步加启动电平。当实现了启动要求后，定时器即按规定的工作方式和初值开始计数或定时）。
下面介绍一下确定时时/计数器初值的具体方法。
因为在不同工作方式下计数器位数不同，因而最大计数值也不同。
现假设最大计数值为M，那么各方式下的最大值M值如下：
方式0：M=213=8 192
方式1：M=216=65 536
方式2：M=28=256
方式3：定时器0分成两个8位计数器，所以两个M均为256。
因为定时器/计数器是作“加1”计数，并在计数满溢出时产生中断，因此初值X可以这样计算：
X=M-计数值
下面举例说明初值的确定方法。
例1、选择T1方式0用于定时，在P1.1输出周期为1ms方波，晶振fosc=6MHz。
解：根据题意，只要使P1.1每隔500us取反一次即可得到1ms的方波，因而T1的定时时间为500us，因定时时间不长,取方式0即可。则M1 M0=0；因是定时器方式,所以C/T=0；在此用软件启动T1，所以GATE=0。T0不用，方式字可任意设置，只要不使其进入方式3即可，一般取0，故TMOD=00H。系统复位后TMOD为0，可不对TMOD重新清0。
下面计算500us定时T1初始值：
机器周期T=12/fosc=12/（6×106）Hz=2μs
设初值为X，则：
（1013－X）×2×10-6s=500×10-6s
X=7942D=1111100000110B=1F06H
因为在作13位计数器用时，TL1的高3位未用，应填写0，TH1占用高8位，所以X的实际填写应为：
X=111100000000110B=F806H
结果：TH1=F8H，TL1=06H
源程序如下：
ORG 2000H
MOV TL1,#06H ;给TL1置初值
MOV TH1,#0F8H ;给TH1置初值
SETB TR1 ;启动T1
LP1:JBC TF1,LP2 ;查询计数溢出否？
AJMP LP1
LP2:MOV TL1,#06H ;重新设置计数初值
MOV TH1,#0F8H
CPL P1.1 ;输出取反
AJMP LP1 ;重复循环
定时器/计数器的四种工作方式：
定T0或T1无论用作定时器或计数器都有4种工作方式：方式0、方式1、方式2和方式3。除方式3外，T0和T1有完全相同的工作状态。下面以T1为例，分述各种工作方式的特点和用法。

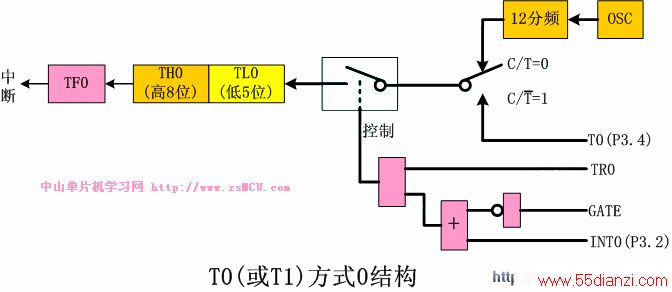

工作方式0： 13位方式由TL1的低5位和TH1的8位构成13位计数器（TL1的高3位无效）。工作方式0的结构见下图：
为定时／计数选择：C／T＝0，T1为定时器，定时信号为振荡周期12分频后的脉冲；C／T＝l，T1为计数器，计数信号来自引脚T1的外部信号。
定时器T1能否启动工作，还受到了R1、GATE和引脚信号INT1的控制。由图中的逻辑电路可知，当GATE＝0时，只要TR1＝1就可打开控制门，使定时器工作；当GATE＝1时，只有TR1＝1且INT1＝1，才可打开控制门。GATE，TR1，C／T的状态选择由定时器的控制寄存器TMOD，TCON中相应位状态确定，INT1则是外部引脚上的信号。
在一般的应用中，通常使GATE＝0，从而由TRl的状态控制Tl的开闭：TRl＝1，打开T1；TRl＝0，关闭T1。在特殊的应用场合，例如利用定时器测量接于INT1引脚上的外部脉冲高电平的宽度时，可使GATE＝1，TRl＝1。当外部脉冲出现上升沿，亦即INT1由0变1电平时，启动T1定时，测量开始；一旦外部脉冲出现下降沿，亦即INT1由l变O时就关闭了T1。
定时器启动后，定时或计数脉冲加到TLl的低5位，从预先设置的初值(时间常数)开始不断增1。TL1计满后，向THl进位。当TL1和THl都计满之后，置位T1的定时器回零标志TFl，以此表明定时时间或计数次数已到，以供查询或在打开中断的条件下，可向CPU请求中断。如需进一步定时/计数，需用指令重置时间常数。
方式0是13位计数结构的工作方式，其计数器由TH0全部8位和TL0的低5位构成。当TL0的低5
位计数溢出时，向TH0进位，而全部13位计数溢出时，则向计数溢出标志位TF0进位。
在方式0下，当为计数工作方式时，计数值的范围是： 1～8192（213）
当为定时工作方式时，定时时间的计算公式为：
（213－计数初值）×晶振周期×12 或 （213－计数初值）×机器周期
其时间单位与晶振周期或机器周期相同（ms）。
例题1：当某 单片机 系统的外接晶振频率为6MHz，该系统的最小定时时间为：
[213－（213－1）]×[1/（6×106）]×12＝2×10－6＝2（ms）
最大定时时间为：
（213－0）×[1/（6×106）]×12＝16384×10－6＝16384（ms）
或：最小定时单位×1013＝16384（ms）
例题2： 设某 单片机 系统的外接晶振频率为6MHz，使用定时器1以方式0产生周期为500ms的等宽正方波连续脉冲，并由P1.0输出。
以查询方式完成。
⑴ 计算计数初值
欲产生500ms的等宽正方波脉冲，只需在P1.0端以250ms为周期交替输出高低电平即可实现，为此定时时间应为250ms。使用6MHz晶振，根据上例的计算，可知一个机器周期为2ms。方式0为13位计数结构。设待求的计数初值为X，则：
（213-X）×2×10-6＝250×10-6
求解得：
X＝213－（250÷2）＝8067。
二进制数表示为1111110000011。十六进制表示，高8位为FCH，放入TH1，即TH1＝FCH；低5位为03H。放入TL1，即TL1＝03H。
⑵ TMOD寄存器初始化
为把定时器/计数器1设定为方式0，则M1M0＝00；为实现定时功能，应使C/T＝0；为实现定时器/计数器1的运行控制，则GATE＝0。定时器/计数器0不用，有关位设定为0。因此TMOD寄存器应初始化为00H。
⑶ 由定时器控制寄存器TCON中的TR1位控制定时的启动和停止 TR1＝1启动，TR1＝0停止。
⑷ 程序设计：
MOV TMOD，＃00H ；设置T1为工作方式0
MOV TH1，＃OFCH ；设置计数初值
MOV TL1，＃03H
MOV IE，＃00H ；禁止中断
LOOP：
SETB TR1 ；启动定时
JBC TF1，LOOP1 ；查询计数溢出
AJMP LOOP
LOOP1：
MOV TH1，＃FCH ；重新设置计数初值
