S7-200 PLC的数据传送指令

    1．单个数据传送

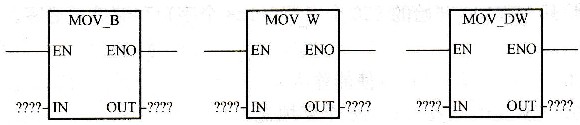

   单个数据传送指令包括字节、字和双字传送指令。梯形图中的指令盒形式如图4- 37所示。

    图4-37 单个数据传送指令的梯形图指令盒形式

指令格式为：MOV IN，OUT

   2．数据块传送

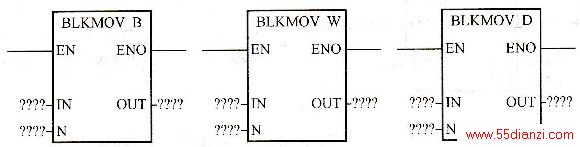

   指令类型：字节、字或双字的N个数据成组传送。梯形图中的指令盒形式如图4-38所示。

    功能：使能输入(EN)有效时，把从输入(IN)字节开始的N个字节数据传送到以输出字节(OUT)开始的N个字节、字或双字中。

    图4-38 数据块传送指令的梯形图指令盒形式

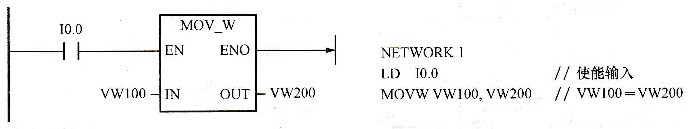

   【例4-14】将变量存储器VW100中内容送到VW200中。梯形图程序如图4-39所示。

    图4-39 数据传送指令应用
