四.按要求完成下列各题(40’)
1.用梯形图完成:三个开关实现圆盘正反转控制。其中00000为正转开关,00001为反转开关,00002为停止开关;01000为正转输出。01001为反转输出。(5’)

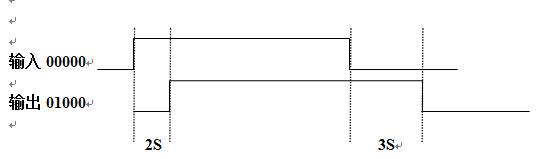

2.按照给出的控制要求编写梯形图程序。(5’)

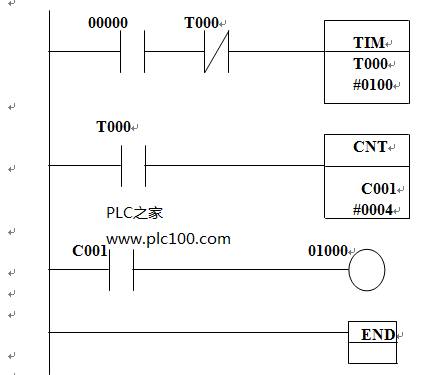

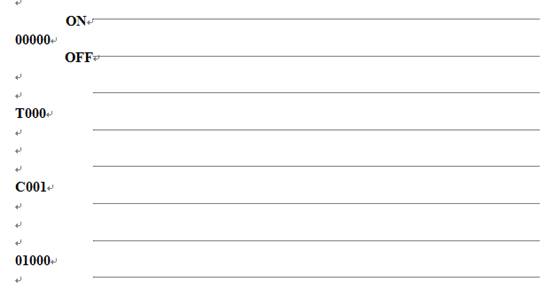

3.根据下面梯形图,分析并画出对应的时序图。(10’)
4. 用2个按钮控制一盏信号灯,一个是启动按钮,一个是复位按钮。即启动按钮按下后,信号灯就常亮,直到按下复位按钮关灯。用三种指令方法实现。(10’)
5.试用CPM1A实现控制要求:八盏灯,用两个按钮控制。启动按钮按下时,八盏灯单方向按顺序每隔30秒亮一个,直到全亮;按钮松开时,灯依次从第一个开始逐个灭。当复位按钮按下时,灯全灭。(10’)
