PTO为高速脉冲串输出，它可输出一定脉冲个数和一定周期的占空比为50%的方波脉冲。（T ）
13 PLC是采用“并行”方式工作的。（F ）
14在工程实践中，常把输出映象寄存器称为输出继电器。（T ）
15 JMP指令的功能是使程序跳转到另一个程序的具体标号处。（F ）
16 使用顺序控制继电器指令时，可以在SCR段内使用FOR、NEXT或END指令。（F ）
17子程序可以嵌套，嵌套深度最多为8层。（T ）
18定时器的寻址依赖所用指令，带位操作数的指令存取位值，带字操作数的指令存取当前值。（T ）
19字节比较指令比较两个字节大小，若比较式为真，该触点断开。（F ）
20 TONR的启动输入端IN由“1”变“0”时定时器复位。（F ）
三、改错题 指出下面的PLC 程序是否错误，并且指出错误的原因。22分1. 正确指出一处并理由正确得2分、理由不正确得1分。 (10分)

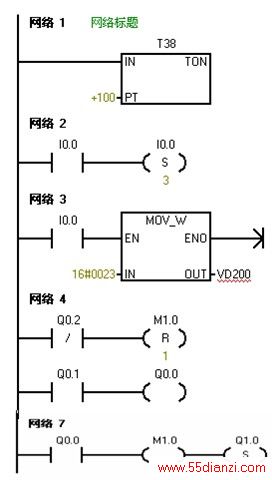

网络1：没有驱动；网络2：不能对输入置位；网络3：IN输入应该是一个地址，不是一个立即数；网络4：Q0.1做输入，Q0.0做输出不对，因为不能让输出信号控制另一个输出信号；网络7：有两个输出不能串联； 2. 正确指出一处并理由正确得2分、理由不正确得1分。(12分)

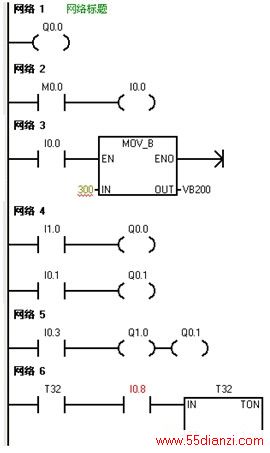

网络1：母线不能直接接输出；网络2：输入输出表示错误，I0.0是输入；网络3：IN处输入的应该是地址，不是一个立即数；网络5：两个输出不能串联输出；网络6：T32作为驱动不能与T32定时器本身串联；网络6：少了输出；

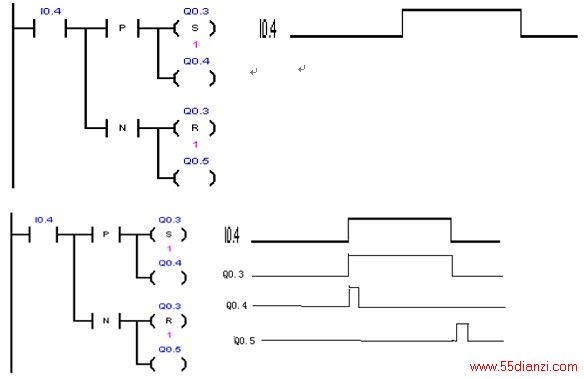

四、分析题（18分）1、根据下面给出的PLC 程序和输入信号的波形图，绘出输出的波形图（Q0.3 、Q0.4、Q0.5）。(8分) 分值：Q0.3 3分，Q0.4 3分，Q0.5 2分

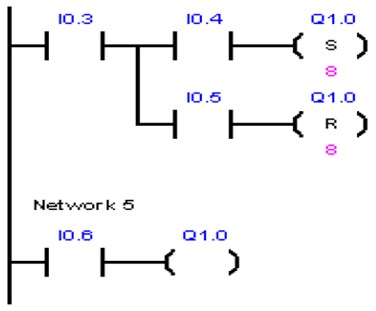

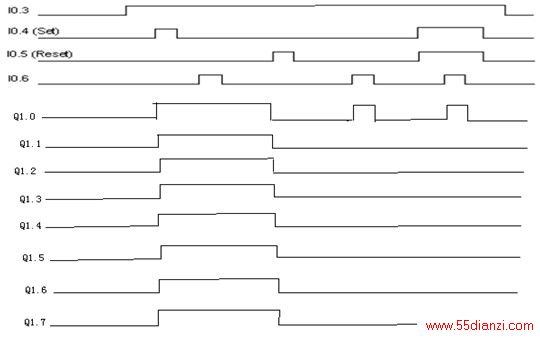

2.根据下面给出的PLC 程序和输入信号的波形图，绘出输出Q1.0到Q1.7的波形图。(10分)分值：Q1.0 3分，Q1.1-Q1.7 每个1分
