一、翻译法
翻译法是用所选机型的PLC中功能相当的软器件，代替原继电器—接触器控制线路原理图中的器件，将继电器—接触器控制线路翻译成PLC梯形程序图的方法。
1.设计步骤
2.设计举例
图1为用翻译法将原有继电器—接触器控制线路改用PLC进行控制的电路图和梯形图
二、功能图法
功能图又称状态流程图，主要是针对顺序控制方式或步进控制方式的程序设计。
1.设计步骤
2.设计举例
三、逻辑设计法

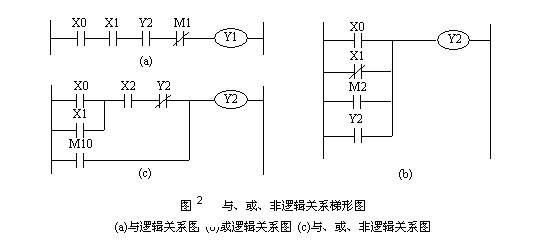

在进行程序设计时以布尔逻辑代数为理论基础，既以逻辑变量“0”或“1”作为研究对象，以“与”、“或”、“非”三种基本逻辑运算为分析依据，对电气控制线路进行逻辑运算，把触点的“通、断”状态用逻辑变量“0”或“1”来表示具有多变量的“与”逻辑关系表达式可以直接转化为触点串连的梯形图。如图2(a)所示。
具有多变量的“或”逻辑关系表达式可以直接转化为触点并联的梯形图。如图2(b)所示。
具有多变量“与或”、“或与”逻辑关系表达式可以直接转化为触点串并联的梯形图。如图2(c)所示。
