FX系列PLC示例抢答器程序说明

图片：

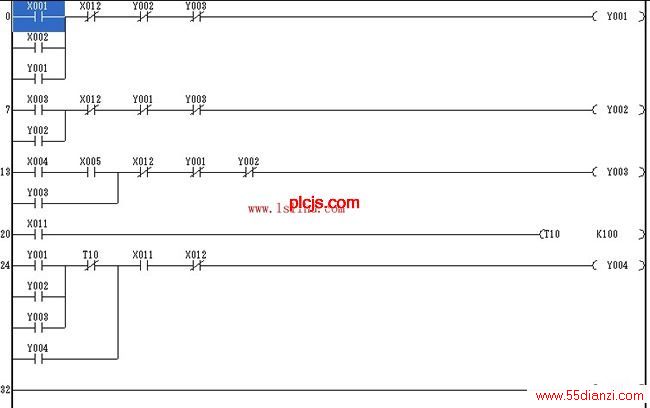

·控制要求(如上图)：
·1、儿童2人、青年1人、教师2人成3组抢答。儿童任一人按钮均可抢得，教师需两人同时按钮可抢得。
·2、在主持人按钮同时宣布开始后10s内有人抢答则幸运彩球转动表示庆贺。
·3、某组按钮抢答，则其他组再按钮无效。

·注解：
·X001、X002：儿童抢答按钮，X003：青年抢答按钮，X004，X005：教师抢答按钮，X011：主持人开始开关，X012：主持人复位按钮；
·Y001：儿童抢得指示灯，Y002：青年抢得指示灯，Y003：教师抢得指示灯，Y004：彩球驱动；
·M111，M112：正转中间继电器；M113，M114：反转中间继电器；
·T10：定时器。
