三菱FX系列PLC连 接条形码阅读器应用实例

介绍FX系列三菱PLC连接条形码阅读器的应用案例。

对象：
① FX2N　PLC　+　FX2N-232-BD
② FX2N　PLC　+　FX2N-232-IF
③ 条形码阅读器:　Metrologic　IS4120
1.　当通过FX2N-232-BD与条形码阅读器进行通讯时，首先在D8120中对通讯格式进行设定，然后利用RS（FNC.80）指令编程与条形码阅读器进行无协议通讯（仅接收）即可。
此次实验中，条形码侧的通讯格式设置是利用特殊的条形码进行的。

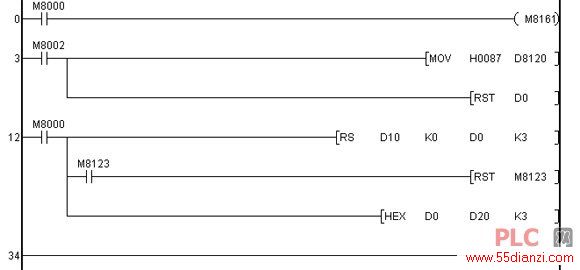

具体程序如下：

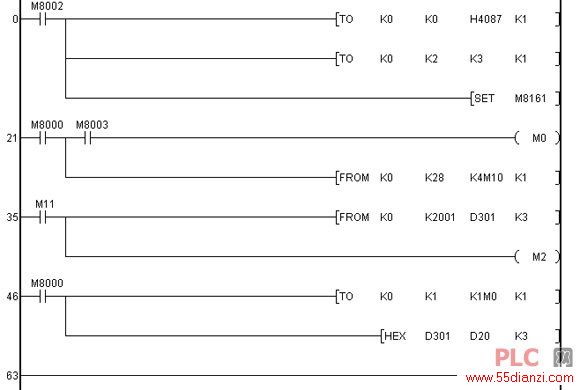

2.　当通过FX2N-232IF与条形码阅读器进行通讯时的具体程序如下：
