PLC的安装布线
点击数：7389 次 录入时间：03-04 11:54:00 整理：http://www.55dianzi.com PLC入门

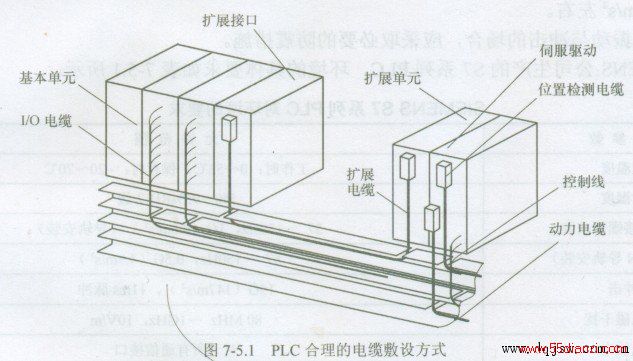

正确的连接是保证PLC正常工作的前提条件。连接的错误或不良不仅影响到PLC工作的可靠性与稳定性，而且还可能引起机械设备和PLC硬件的误动作一故障甚至损坏，引发火灾等安全性事故，必须予以重视。 1．连接的基本要求 由于PLC控制对象与PLC模块规格、型号的不同，PLC的连接可能有所区别，但总体说来，PLC的连接应遵循如下的共同原则： ①PLC的全部连接必须正确无误，尤其对于电源电压、控制电压的种类、电压、极性等，必须仔细检查，确保正确。 ②PLC的连接必须保证牢固、可靠、符合规范。 ③连接导线的绝缘等级、线径必须与负载的电压、电流相匹配；导线的颜色必须符合标准的规定。 ④PLC的连接作业必须在断电的情况下，由具备相应专业资格的人员负责实施。 ⑤PLC模块、连接电缆的插、拔应在PLC断电的情况下，按照规定的方法与步骤进行。 ⑥接触PLC前，应通过接触接地金属部件放掉人身体上的静电。 2．连接线的布置 合理布置PLC连接线，可以减少、消除线路中的干扰，提高可靠性。PLC的连接线、电缆等最好根据电压等级与信号的类型进行分类敷设。 图7-5.1所示为推荐的较合理的PLC电缆敷设方式，可以供设计者参考。

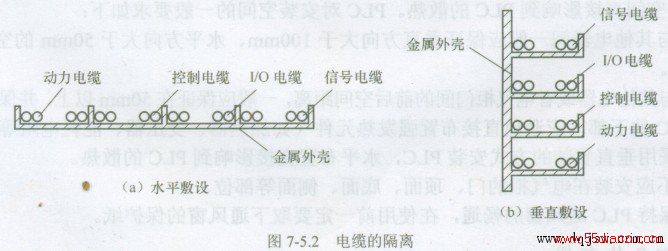

图7-5.1中的电缆敷设采用了“分层敷设”方式，在“走线槽”内部采用了图7-5.2所示的隔离措施；在“走线槽”外部，通过金属屏蔽外壳予以密封，这样可以起到有效防止电磁干扰的作用。
当然，在实际使用时，考虑成本等方面的因素，要完全按照PLC生产厂家的要求布置可能会有一定的困难。即使如此，对于动力电缆与控制电缆、信号电缆还是以分开敷设为宜，在[1] [2] [3] 下一页
