1 引言
项目应用背景为实现职业学校的电工专业技能实训设备的自动化控制和管理，通过成熟的以太网网络实现实验室主控柜与各分控柜之间通讯交换数据。设计时遵循设备可靠，技术先进，功能完备，应用灵活，易于组态，易于扩展的原则。系统节点对象为40台套实验电控柜电气控制系统。
2 控制系统构成及功能

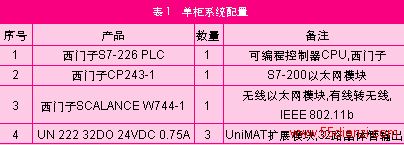

2.1 单柜系统配置(见表1)
表1配置按每个控制柜24点输出信号配置，4个控制柜由一个plc控制输出。因为有40个柜子，故控制系统配置一样，同上配置需要10套。若控制要求有所更改，西门子的扩展性可以满足客户随时调整输入输出和通讯的要求。
40个柜具有plc可连接的扩展模块、程序和数据存储空间、ppi通讯协议、mpi通讯协议、自由方式通讯能力，具有pid控制器，可以通过工业以太网和上位机进行通讯。
(1) 为防止短路，采用固态继电器进行和控制信号隔离，后端为20a电流；
(2) 具有各种安全保护措施(如照明灯上加装透明有机玻璃保护，可靠接地、需更换拉手等)；
(3) 各实训柜通过控制台可进行快速的无线布控故障信号，既可以单独布控，也可以统一控制；可以随机或者指定方案；
(4) 可以把结果存储到计算机统一数据库并进行自动打分记录、打印结果。

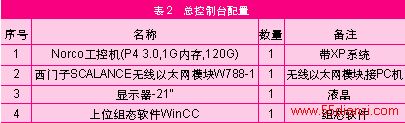

2.2 总控制台配置(见表2)
