西门子s7-200PLC内存卡用于数据记录的方法
点击数：7471 次 录入时间：03-04 11:37:22 整理：http://www.55dianzi.com PLC入门
在一些大型企业需要数据的记录长达两三个月甚至更久的场合，西门子S7-200需要加内存卡进行数据的记录并且生成报表的形式以便用于打印查看，下面就来介绍一下西门子S7-200PLC的内存卡的使用方法；首先打开需要进行数据记录的程序，打开工具→数据记录向导如图：

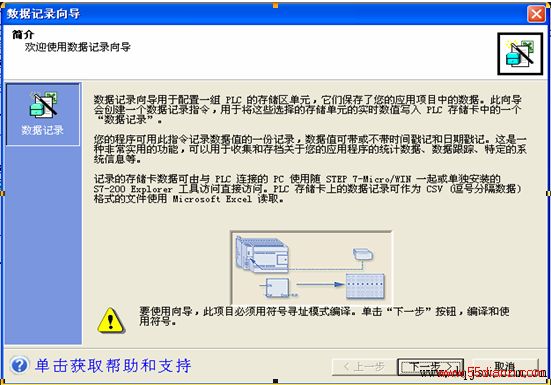

这是一个对于数据记录的一个简介，点击下一步：

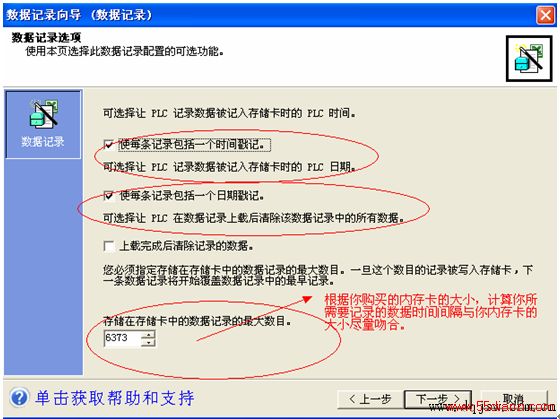

我这里购买的是256kb的内存卡，记录17个数据，其中8个int类型，9个byte类型，记录时间3个月，每隔30分钟记录一次（这些需要在程序里，编程，此处不叙述）。点击下一步：

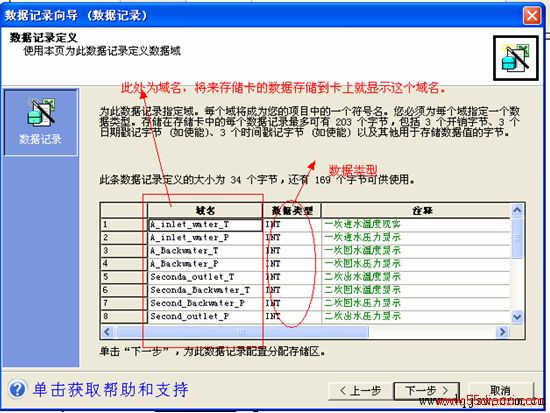

域名的定义最好是英文单词加下划线进行，虽然汉字也不报错，但是读取内存卡的数据记录的时候会是一些乱码，数据的类型根据你需要记录的数据相关。点击下一步：

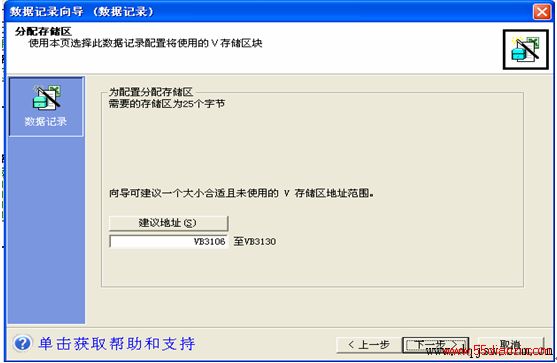

建议地址：最好不要和程序本身的地址进行重合，尽量的选一个不用的区域，点击下一步：

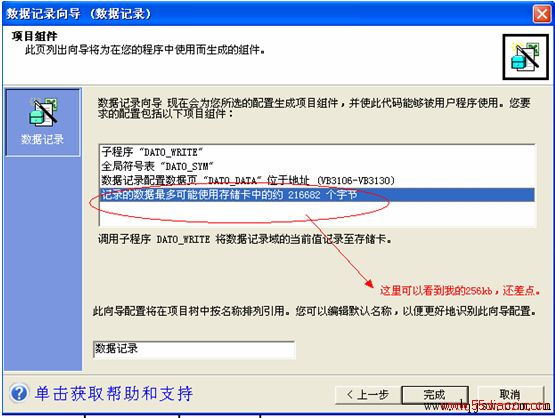

这事生成的组建，包含子程序“DATO_WIRTE”、全局符号表、数据记录数据配置页、记录数据可能使用的内存卡的字节数。点击完成：选择是。

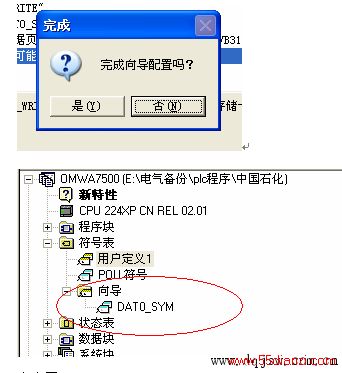

选择符号表→向导→DATO_SYM双击查看

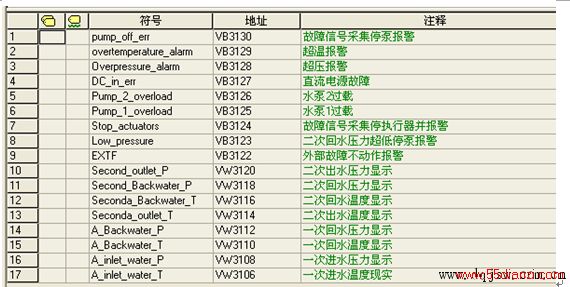

此处就是定义了写入内存卡的数据地址，现在只需要将程序里的数据写入对应的地址即可，时间的间隔，自己可以做程序定义。

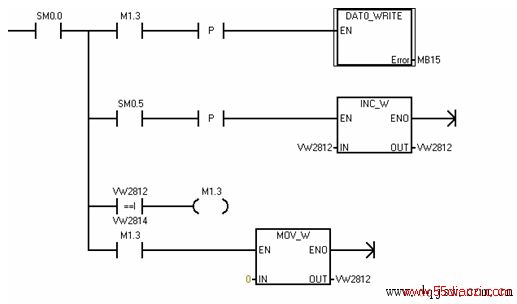

触发存卡，只需要调用子程序“DATO_WIRTE”，就可以进行数据记录。数据记录完毕之后，读取内存卡需要通过
这个软件，与200的plc进行连接通讯，但是像一些大公司尤其是国企，他们不愿意去第一线，就需要在办公司看到数据以及现场的情况，那就需要加一个EM277模块或者CP243-1模块等，做一下远程的通信，进行现场的监控。连接好之后，打开explorer这个软件，会找到一个内存卡打开双击里面的数据记录（电脑要安装excel软件）
