西门子S7-200子程序，多次调用的“怪”现
点击数：7717 次 录入时间：03-04 11:37:43 整理：http://www.55dianzi.com PLC入门
那么该如何避免这种情况呢？大家是否还记得刚刚介绍局部变量参数类型时除了IN, OUT类型外，还有一种类型叫IN_OUT，这种类型的参数是先读入，然后再写出，这里我们就可以利用它的特点解决上面的问题。下面对子程序的参数进行修改，将原先的#CC变量类型改为IN_OUT。如下图所示：

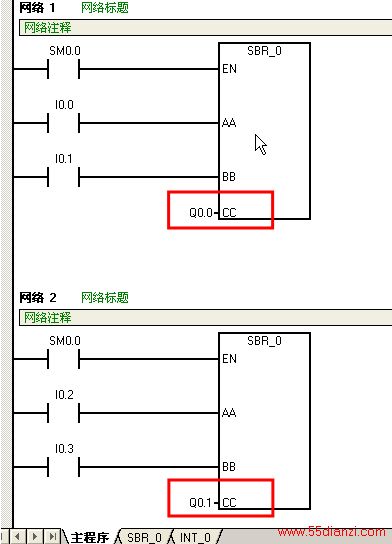

图.05主程序结构不变，如下所示，可以看到由于#CC的类型是IN-OUT，它在子程序块的接口位置也转到了左侧输入侧。

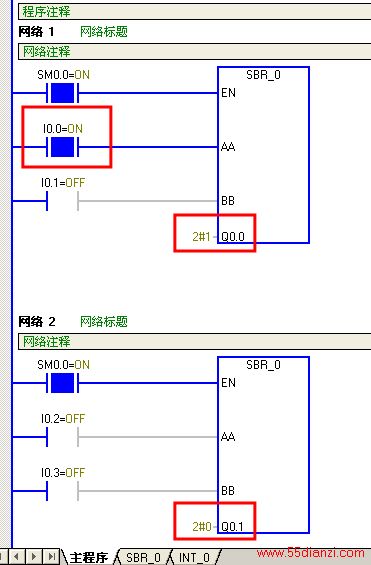

图.06下面再次将I0.0置1，其他输入都为0，监控程序状态，如图.07所示，可以看到只有Q0.0为1，Q0.1状态为0。而如果将I0.1置1， Q0.0被复位，Q0.1还是0，这样就符合客户的控制要求了。

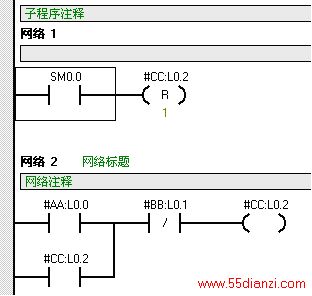

图.07同样，如果只给I0.2置1，那么也只有Q0.1会亮，不会再影响Q0.0。了解了IN_OUT类型变量的特点，就不难分析以上的结果。因为每次调用子程序时，局部变量#CC都会先去读取输入参数Q0.0或Q0.1的状态，所以即使两次调用子程序时，#CC变量使用的同一区域，该区域的值也会在开始被Q点的状态所修改，就不存在两次调用相互影响的情况了。另外，如果在子程序一开始就添加一条指令，对局部变量#CC进行赋初值（如图.08），也可以避免临时变量区数值不定的问题，您可以尝试测试下。
图.08所以，在编写200子程序时要特别注意局部变量的特点，一旦出现多次调用不正常的情况，就可以从局部变量的特点出发分析，看看是不是存在隐患。善加利用IN_OUT变量也许可以解决许多问题。上一页 [1] [2]
