OB按优先级大小执行,如果所发生事件的优先级高于当前执行的OB ,则中断此 OB 的执行。优先级相同的事件,将按发生的时间顺序进行处理。与S7-300/400比较,S7-1200/1500的错误处理有了较大的变化,本文主要介绍S7-1200/1500所支持的错误处理组织块以及CPU对这些错误的响应。 1 S7-1200/1500的错误处理组织块
1.1 S7-1200的错误处理组织块

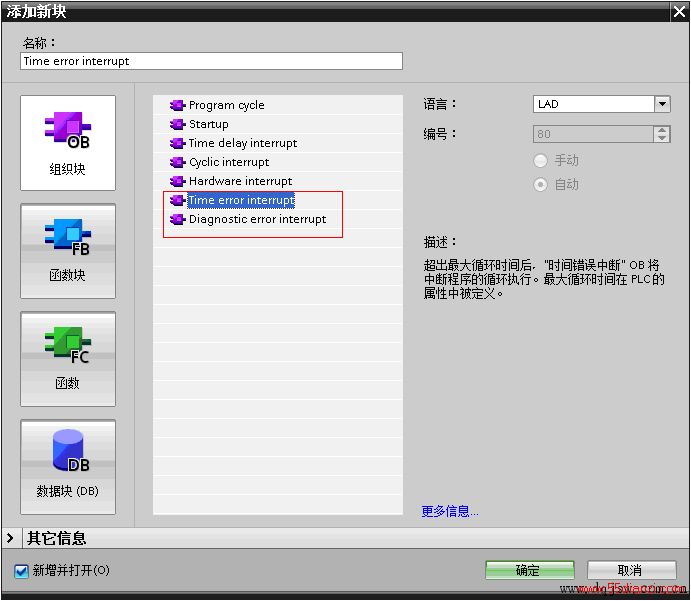

图1-1 S7-1200不再支持同步错误中断组织块OB121,OB122 。 1.2 S7-1500的错误处理组织块

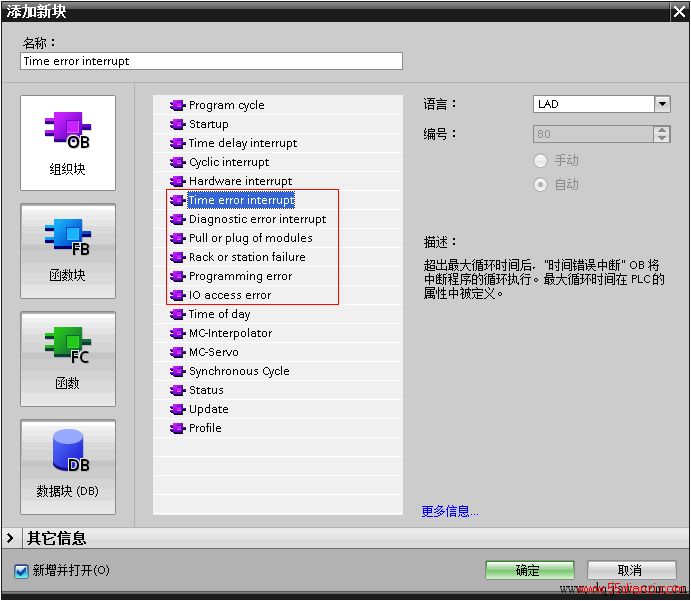

图1-2 S7-1200与S7-1500支持的错误处理组织块的块号与S7-300/400保持一致,不同的是S7-1500除时间错误中断组织块OB80的优先级22不能改变外,其它的错误处理组织块的优先级都可以修改。如诊断中断OB82:

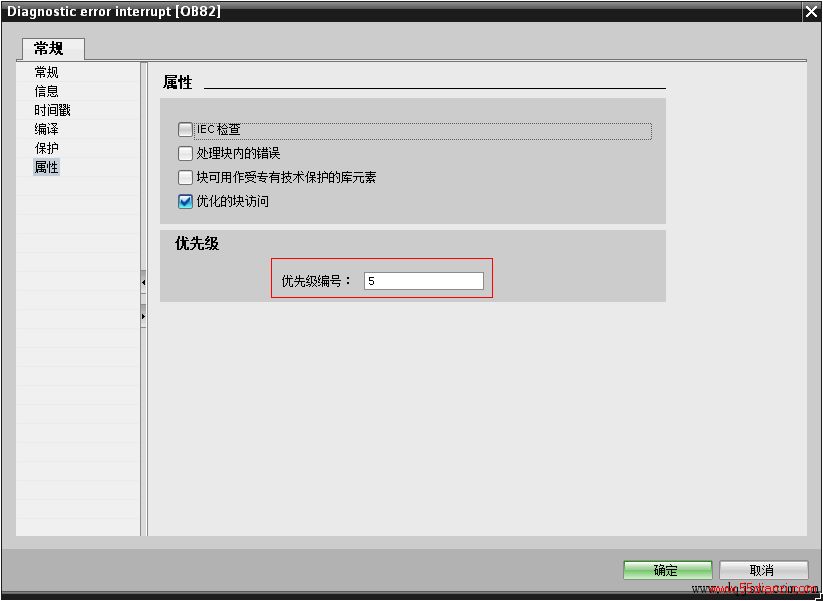

图1-3 除了可以修改错误中断OB的优先级,S7-1500的事件中断(如硬件中断)的优先级也可以修改,这样用户通过修改优先级可避免重要的中断请求被其它中断请求延迟或中断。[1] [2] [3] 下一页
